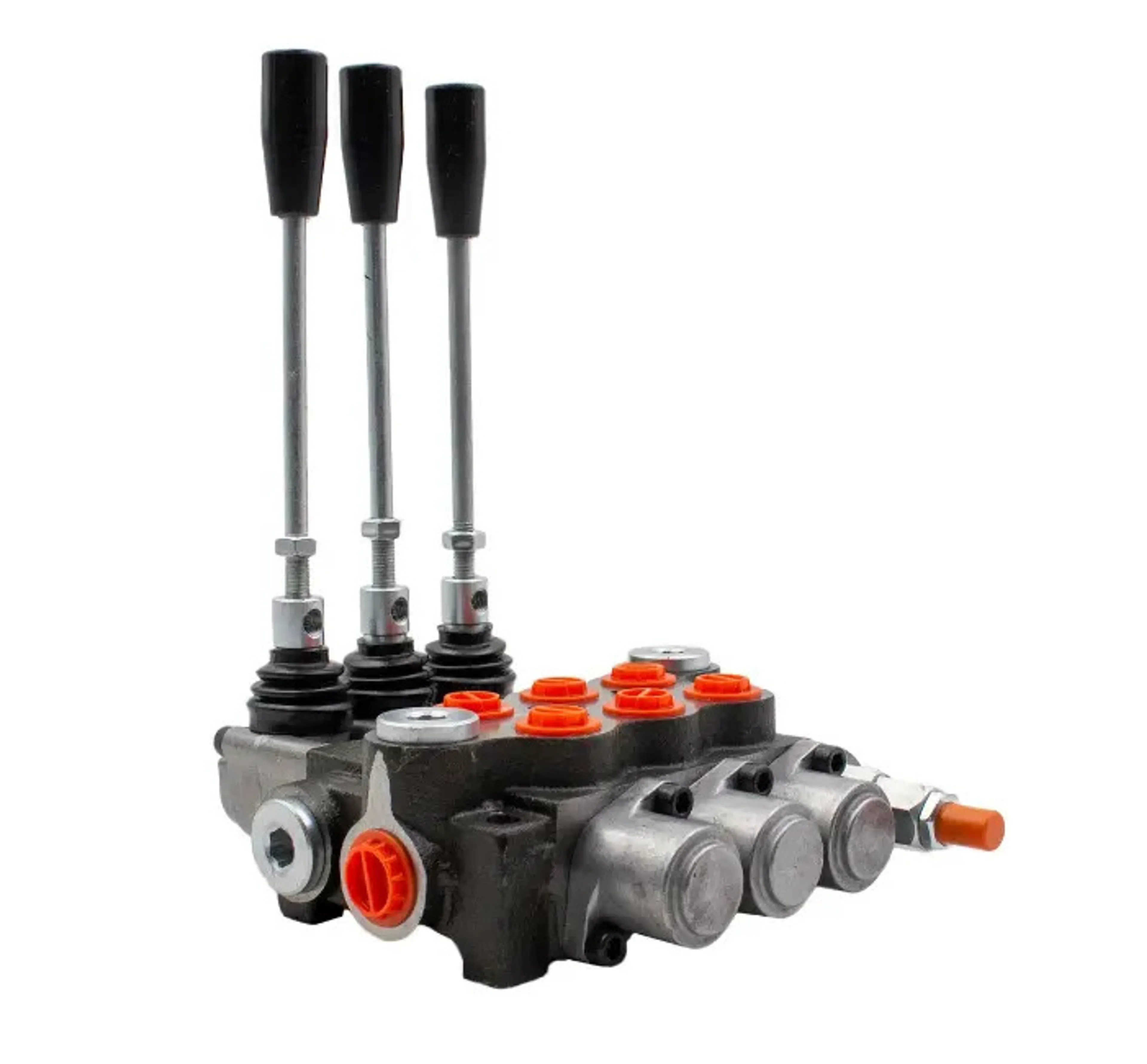

VZ50 - Handmanövrerade ventiler 3/8"
Handmanövrerade hydraulventiler för flöden upp till 40l/min.
Finns med 1-7 slidar med olika slidtyper och manövreringar.
Finns med 1-7 slidar med olika slidtyper och manövreringar.
- Portar A & B: G 3/8"
- Portar P & T: G 1/2"
- Max arbetstryck - P = 250bar, T = 50bar, A / B = 300bar
- Arbetstemperatur (ºC) : -40ºC ► +60ºC
- Rekommenderad oljeviskositet 32-46cst
- Filter 10-25µm
- Tryckbegränsningsventilens fabriksinställning: 180bar (250bar max)
- Seriekoppling: nippel i N-porten och returledning till tanken i T-porten
- Kompatibel med V40/80 slidmanövreringar
- Pneumatisk manövrering V40/80PN
- Hydraulisk manövrering V40/80HN
Produktkod t.ex. VZ53A1A1B1
| Kod | Slider (st) | Beskrivning | Schema | Förpackningsstorlek (KPL) | 3D |
|---|---|---|---|---|---|
| VZ51A1 | 1 | 1 x 2-toiminen kara,jousipalautus | DXF | 1 | |
| VZ51B1 | 1 | 1 x 1-toiminen kara, jousipalautus | DXF | 1 | |
| VZ51D8 | 1 | 1 x moottorikara, asentolukitus kaikki asennot | DXF | 1 | |
| VZ52A1A1 | 2 | 2 x 2-toiminen kara, jousipalautus | DXF | 1 | |
| VZ52A1B1 | 2 | 1 x 2-toimen kara, 1 x 1-toiminen kara, jousipalautus | DXF | 1 | |
| VZ52A1K16 | 2 | 1 x 2-toiminen kara, 1 x neliasentoinen uivakara, jousipalautus | DXF | 1 | |
| VZ53A1A1A1 | 3 | 3 x 2-toiminen kara, jousipalautus | DXF | 1 | |
| VZ53A1A1B1 | 3 | 2 x 2- toiminen, 1 x 1-toiminen kara, jousipalautus | DXF | 1 | |
| VZ53A1A1K16 | 3 | 2 x 2-toiminen kara, 1 x neliasentoinen uivakara, jousipalautus | DXF | 1 | |
| VZ54A1A1A1A1 | 4 | 4 x 2-toiminen kara, jousipalautus | DXF | 1 | |
| VZ54A1A1A1K16 | 4 | 3 x 2-toiminen kara,1 x neliasentoinen uiva, jousipalautus | DXF | 1 | |
| VZ55A1A1A1A1A1 | 5 | 5 x 2-toiminen kara, jousipalautus | DXF | 1 | |
| VZ56A1A1A1A1A1A1 | 6 | 6 x 2-toiminen kara, jousipalautus | DXF | 1 | |
| VZ57A1A1A1A1A1A1A1 | 7 | 7 x 2-toiminen kara, jousipalautus | DXF | 1 |
