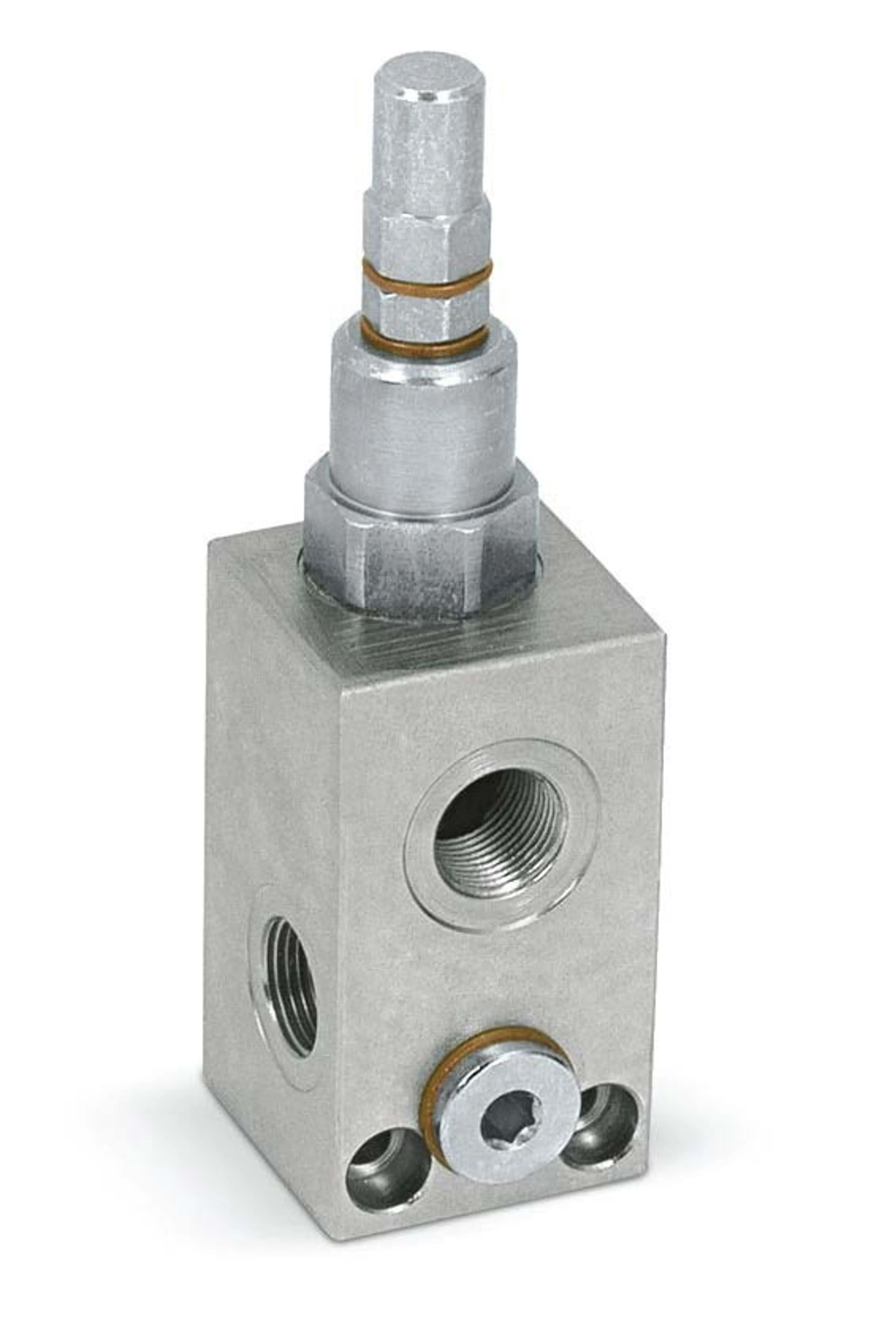

PNR - Tryckbegränsningsventil 1/4", 3/8”, 1/2”, 3/4”
Tryckbegränsningsventilen används för att skydda olika hydraulkretsar, till exempel cylindrar och motorer, mot övertryck och tryckstötar. Den monteras i slangen efter pumpen eller styrventilen och begränsar det maximala trycket till det inställda maxvärdet. Övertrycket leds till tanken via en separat tankledning.
• Ventil med stålhus för krävande användning

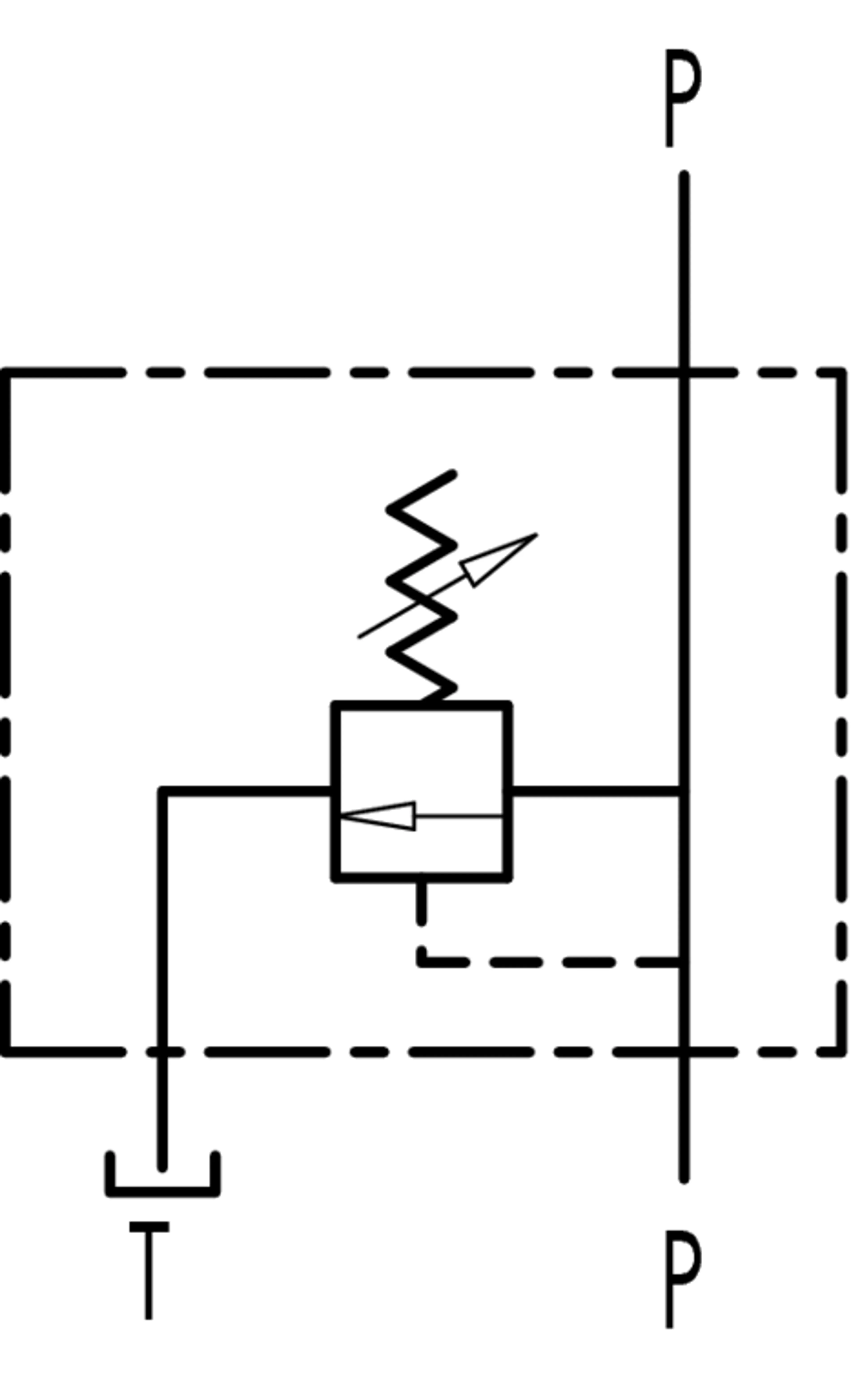

• Vid övertryck leds läckflödet till tanken via ventilens tankanslutning T
• Ventilen har en pluggad anslutning för tryckmätuttag, BSP 1/4" invändig gänga
• Finns med fjäderalternativen 10-50 bar (fabriksinställning
30bar), 20-100 bar (fabriksinställning 75bar), 10-180 bar
(fabriksinställning 90bar), 50-250 bar (fabriksinställning 130bar),
80-300 bar (fabriksinställning 150bar)
• Vid övertryck leds läckflödet till tanken via ventilens tankanslutning T
• Ventilen har en pluggad anslutning för tryckmätuttag, BSP 1/4" invändig gänga
• Finns med fjäderalternativen 10-50 bar (fabriksinställning
30bar), 20-100 bar (fabriksinställning 75bar), 10-180 bar
(fabriksinställning 90bar), 50-250 bar (fabriksinställning 130bar),
80-300 bar (fabriksinställning 150bar)
- 1/4”-ventilen har handratt för inställning, inget mätuttag
| Kod | Invändig gänga (BSP) | Max. arbetstryck (bar) | Max. flöde (l/min) | Standardinställningsområde (bar) | Schema | Förpackningsstorlek (KPL) | 3D |
|---|---|---|---|---|---|---|---|
| PNR-04-V180 | 1/4" | 300 | 30 | 10-180 | DXF | 1 | |
| PNR-06-050 | 3/8” | 350 | 45 | 10-50 | DXF | 1 | |
| PNR-06-180 | 3/8” | 350 | 45 | 10-180 | DXF | 1 | |
| PNR-06-250 | 3/8” | 350 | 45 | 50-250 | DXF | 1 | |
| PNR-06 | 3/8” | 350 | 45 | 80-300 | DXF | 1 | |
| PNR-08-050 | 1/2” | 350 | 70 | 10-50 | DXF | 1 | |
| PNR-08-100 | 1/2” | 350 | 70 | 20-100 | DXF | 1 | |
| PNR-08-180 | 1/2" | 350 | 70 | 10-180 | DXF | 1 | |
| PNR-08-250 | 1/2” | 350 | 70 | 50-250 | DXF | 1 | |
| PNR-08 | 1/2” | 350 | 70 | 80-300 | DXF | 1 | |
| PNR-12-050 | 3/4" | 350 | 120 | 10-50 | DXF | 1 | |
| PNR-12-100 | 3/4" | 350 | 120 | 20-100 | DXF | 1 | |
| PNR-12-180 | 3/4" | 350 | 120 | 10-180 | DXF | 1 | |
| PNR-12-250 | 3/4" | 350 | 120 | 50-250 | DXF | 1 | |
| PNR-12-300 | 3/4" | 350 | 120 | 80-300 | DXF | 1 |
