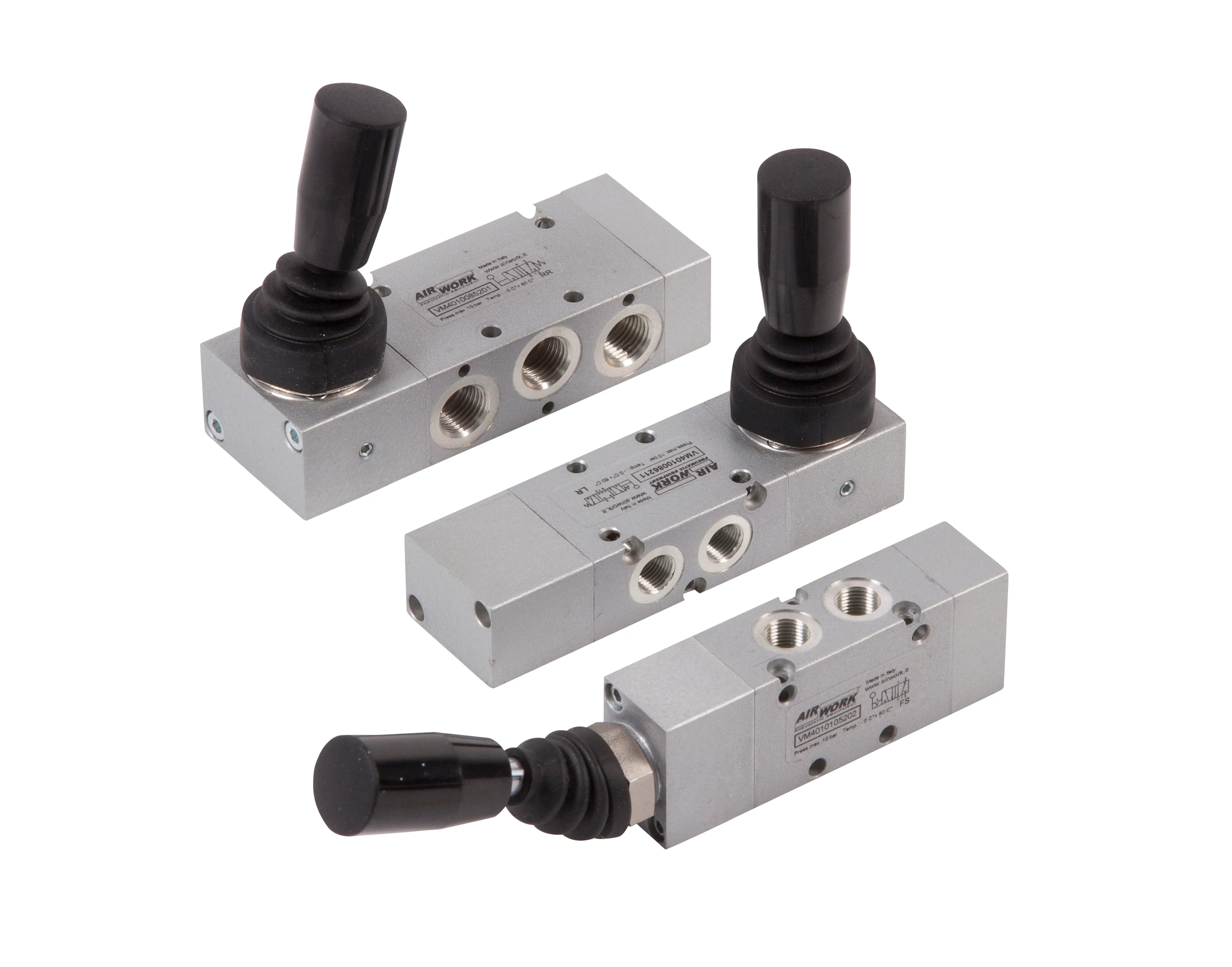

AW-VM - Manuellt manövrerade pneumatikventiler 1/4"
Manuellt manövrerade 1/4" ventiler för tryckluft. 3/2, 5/2 och 5/3.
Kodförklaring
1) VM4010 = mekanisk/manuellt manövrerad ventil
2) 08 = spak 90°, 09 = tryckknapp, 10 = ändspak
3) 2 = 2/2, 3 = 3/2, 5 = 5/2, 6 = 5/3
4) 1 = M5, 2 = 1/8", 3 = 1/4", 4 = 3/8", 5 = 1/2", 6 = 4mm rör
5) 1 = stängt mittläge, 2 = öppet mittläge, 3 = trycksatt mittläge
6) 1 = monostabil, 2 = bistabil, 3 = 3-lägesstabil
| Kod | Schema | Funktionssätt | Manövrering | Läge | Förpackningsstorlek (KPL) |
|---|---|---|---|---|---|
| AW-VM4010083301 | DXF | 3/2 | vipu 90° | monostabiili | 1 |
| AW-VM4010085301 | DXF | 5/2 | vipu 90° | monostabiili | 1 |
| AW-VM4010083302 | DXF | 3/2 | vipu 90° | bistabiili | 1 |
| AW-VM4010085302 | DXF | 5/2 | vipu 90° | bistabiili | 1 |
| AW-VM4010086311 | DXF | 5/3 | vipu 90° | monostabiili | 1 |
| AW-VM4010086321 | DXF | 5/3 | vipu 90° | monostabiili | 1 |
| AW-VM4010086331 | DXF | 5/3 | vipu 90° | monostabiili | 1 |
| AW-VM4010086312 | DXF | 5/3 | vipu 90° | 3-as. stabiili | 1 |
| AW-VM4010086322 | DXF | 5/3 | vipu 90° | 3-as. stabiili | 1 |
| AW-VM4010086332 | DXF | 5/3 | vipu 90° | bistabiili | 1 |
| AW-VM4010103302 | DXF | 3/2 | päätyvipu | bistabiili | 1 |
| AW-VM4010105302 | DXF | 5/2 | päätyvipu | bistabiili | 1 |
