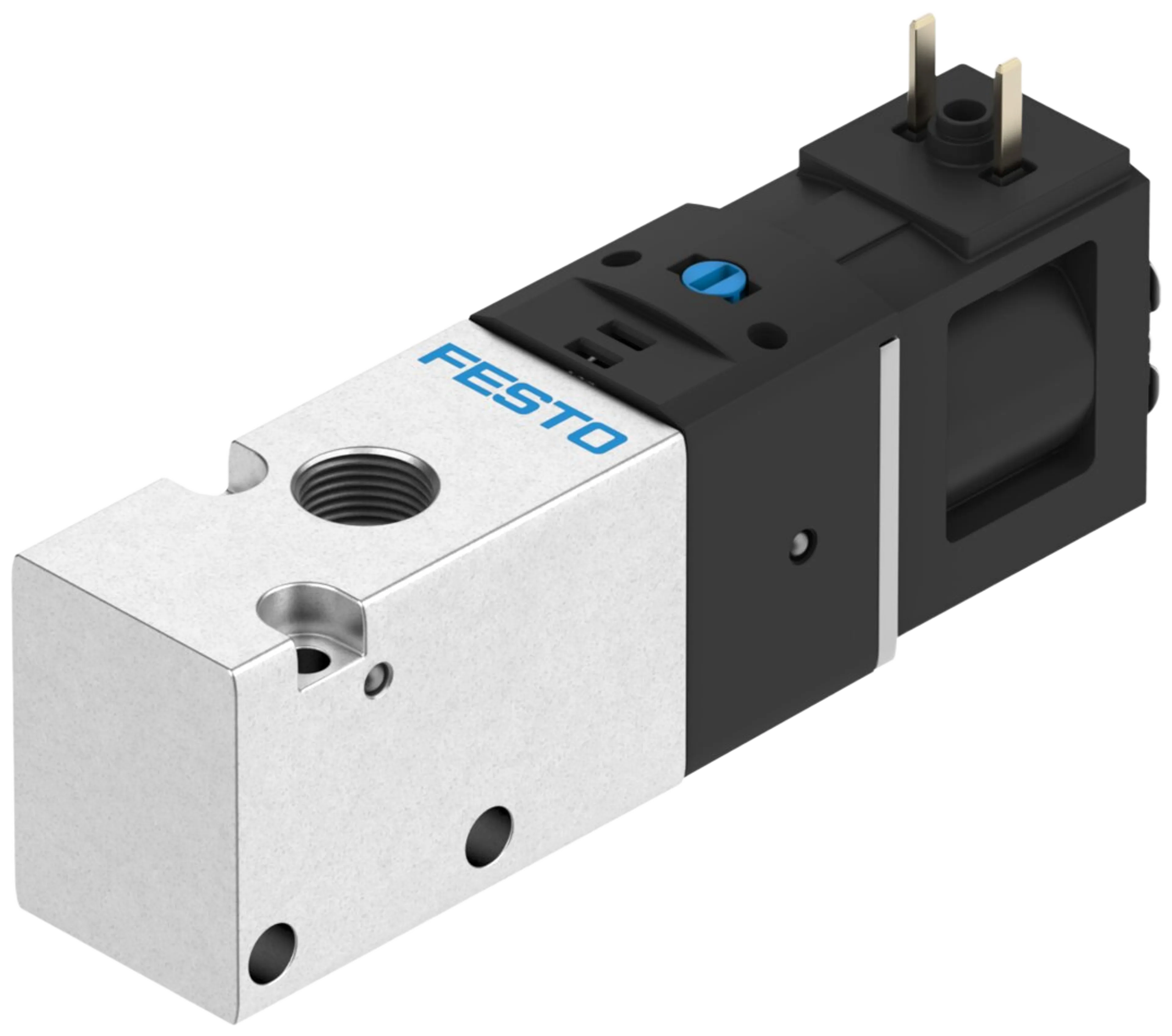

Elstyrd ventil Festo VUVS-LK, enkelspolig
Enkelspoliga ventiler Festo VUVS-LK med fjäderåterställning: 3/2 normalt stängd och 5/2 monostabil. Anslutningar G1/8"–G3/8", 24 VDC.
8043213 datablad (VUVS-LK20-M32C-AD-G18-1C1-S)- 8060299 datablad (VUVS-LK20-M32C-AD-G18-1C1+GL-S)
- 8060300 datablad (VUVS-LK20-M52-AD-G18-1C1+GL-S)
- 8043217 datablad (VUVS-LK25-M32C-AD-G14-1B2-S)
- 8060304 datablad (VUVS-LK25-M32C-AD-G14-1B2+GL-S)
- 8043218 datablad (VUVS-LK25-M52-AD-G14-1B2-S)
- 8060305 datablad (VUVS-LK25-M52-AD-G14-1B2+GL-S)
- 8060309 datablad (VUVS-LK30-M32C-AD-G38-1B2+GL-S)
- 8060310 datablad (VUVS-LK30-M52-AD-G38-1B2+GL-S)
VUVS-LK är den kompakta versionen av VUVS-serien, där anslutningarna sitter direkt i ventilhuset — ingen separat bottenplatta behövs. Det förkortar monteringstiden och minskar platsbehovet vid installation av enskilda ventiler.
Skillnad mot VUVS-L-serien
- VUVS-LK — anslutningar i huset, monteras direkt i ledningssystemet
- VUVS-L — kräver bottenplatta (F7/F8), lämpar sig för ventilgrupper
Serierna är inte utbytbara mot varandra eftersom infästningen skiljer sig åt.
Typbeteckningar
- M32C — 3/2 normalt stängd, el/pneumatisk fjäder
- M52 — 5/2 el/pneumatisk fjäder (monostabil)
- B52 — 5/2 el/el (bistabil, behåller läget)
- +GL — kontaktdon ingår i leveransen
Tekniska data
- Arbetstryck 1,5–8 bar
- Styrspänning 24 V DC, ±10 %, spoleffekt 2,4–3,3 W
- Kapslingsklass IP65 (med kontaktdon, IEC 60529)
- Medie- och omgivningstemperatur −5…+50 °C
- Hus och slid i aluminium, tätningar HNBR/NBR
- Manuell manövrering: låsande och återfjädrande
- Valfritt monteringsläge, intern pilotstyrning
- Tryckluft enligt ISO 8573-1:2010 [7:4:4], smord drift möjlig
- RoHS-kompatibel
| Kod | Tillverkarens typ | Portar (BSP) | Funktionssätt | Manövrering | Spole | Flöde (l/min) | Schema | Förpackningsstorlek (KPL) |
|---|---|---|---|---|---|---|---|---|
| FE-8043213 | VUVS-LK20-M32C-AD-G18-1C1-S | G 1/8" | 3/2 NC | sähkö / pneum. jousi | 24 VDC | 550 | DXF | 1 |
| FE-8060299 | VUVS-LK20-M32C-AD-G18-1C1+GL-S | G 1/8" | 3/2 NC | sähkö / pneum. jousi | 24 VDC + pistoke | 550 | DXF | 1 |
| FE-8060300 | VUVS-LK20-M52-AD-G18-1C1+GL-S | G 1/8" | 5/2 | sähkö / pneum. jousi | 24 VDC + pistoke | 550 | DXF | 1 |
| FE-8043217 | VUVS-LK25-M32C-AD-G14-1B2-S | G 1/4" | 3/2 NC | sähkö / pneum. jousi | 24 VDC | 1000 | DXF | 1 |
| FE-8060304 | VUVS-LK25-M32C-AD-G14-1B2+GL-S | G 1/4" | 3/2 NC | sähkö / pneum. jousi | 24 VDC + pistoke | 1000 | DXF | 1 |
| FE-8043218 | VUVS-LK25-M52-AD-G14-1B2-S | G 1/4" | 5/2 | sähkö / pneum. jousi | 24 VDC | 1000 | DXF | 1 |
| FE-8060305 | VUVS-LK25-M52-AD-G14-1B2+GL-S | G 1/4" | 5/2 | sähkö / pneum. jousi | 24 VDC + pistoke | 1000 | DXF | 1 |
| FE-8060309 | VUVS-LK30-M32C-AD-G38-1B2+GL-S | G 3/8" | 3/2 NC | sähkö / pneum. jousi | 24 VDC + pistoke | 1600 | DXF | 1 |
| FE-8060310 | VUVS-LK30-M52-AD-G38-1B2+GL-S | G 3/8" | 5/2 | sähkö / pneum. jousi | 24 VDC + pistoke | 1600 | DXF | 1 |
