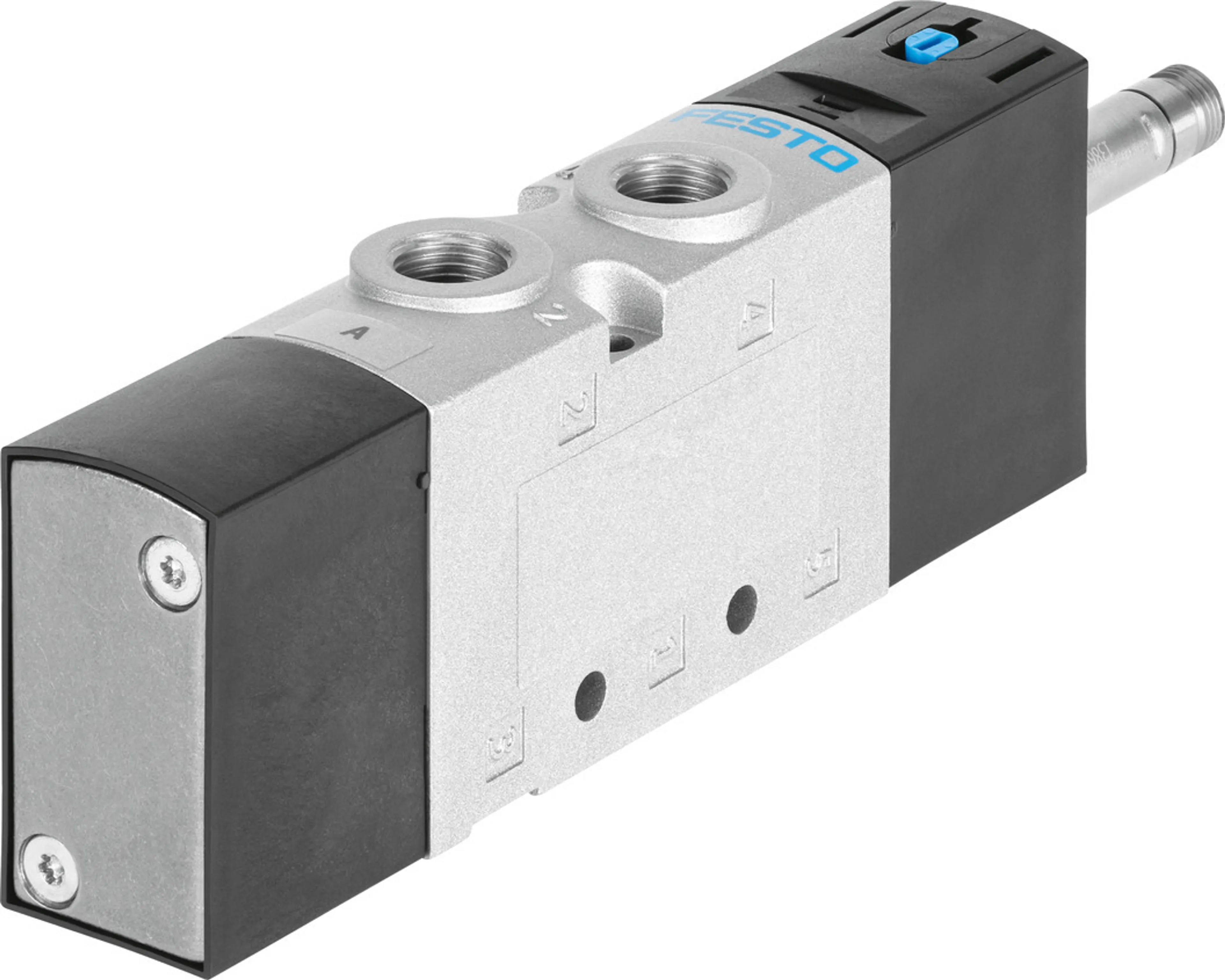

Elstyrd ventil Festo VUVS-L

VUVS-L är VUVS-seriens version för montage på anslutningsplatta. Ventilen monteras på en anslutningsplatta enligt F7- eller F8-standard, som har tryckluftsanslutningarna. Det gör det möjligt att bygga ihop flera ventiler till en ventilö med gemensam matnings- och avluftningsledning.

Skillnad mot VUVS-LK-serien

• VUVS-L — kräver anslutningsplatta (F7/F8), lämpar sig för ventilöar, större flöde
• VUVS-LK — anslutningar direkt i ventilhuset, monteras direkt i ledningen, kompakt

Serierna är inte utbytbara mot varandra eftersom monteringssättet skiljer sig åt. Vid samma anslutningsstorlek har L-serien 25–45 % större flöde än LK-serien.

Typbeteckningar

• M32C — 3/2 normalt stängd · M32U — 3/2 normalt öppen
• M52 — 5/2 monostabil (fjäderåterställning)
• B52 — 5/2 bistabil, behåller läget vid spänningsbortfall
• P53E — 5/3 öppet mittläge · P53C — 5/3 stängt mittläge
• MD — mekanisk fjäderåterställning · AD — pneumatisk fjäderåterställning · AZD / ZD — extern förstyrning

Tekniska data

• Arbetstryck 1,5–8 bar (med extern förstyrning även lägre)
• Styrspänning 24 V DC, ±10 %, spoleeffekt 2,6–3,3 W
• Medie- och omgivningstemperatur −5…+50 °C
• Hus och slidkolv i aluminium, tätningar HNBR/NBR
• Manuell manövrering: låsande och återfjädrande
• Valfritt monteringsläge
• Tryckluft enligt ISO 8573-1:2010 [7:4:4], smord drift möjlig
• RoHS-kompatibel

Spole säljs separat för vissa modeller

Modeller vars typkod saknar tillägget 1C1 (575252, 575509, 575523) levereras utan spole — erforderlig VACF-magnetspole beställs separat.
