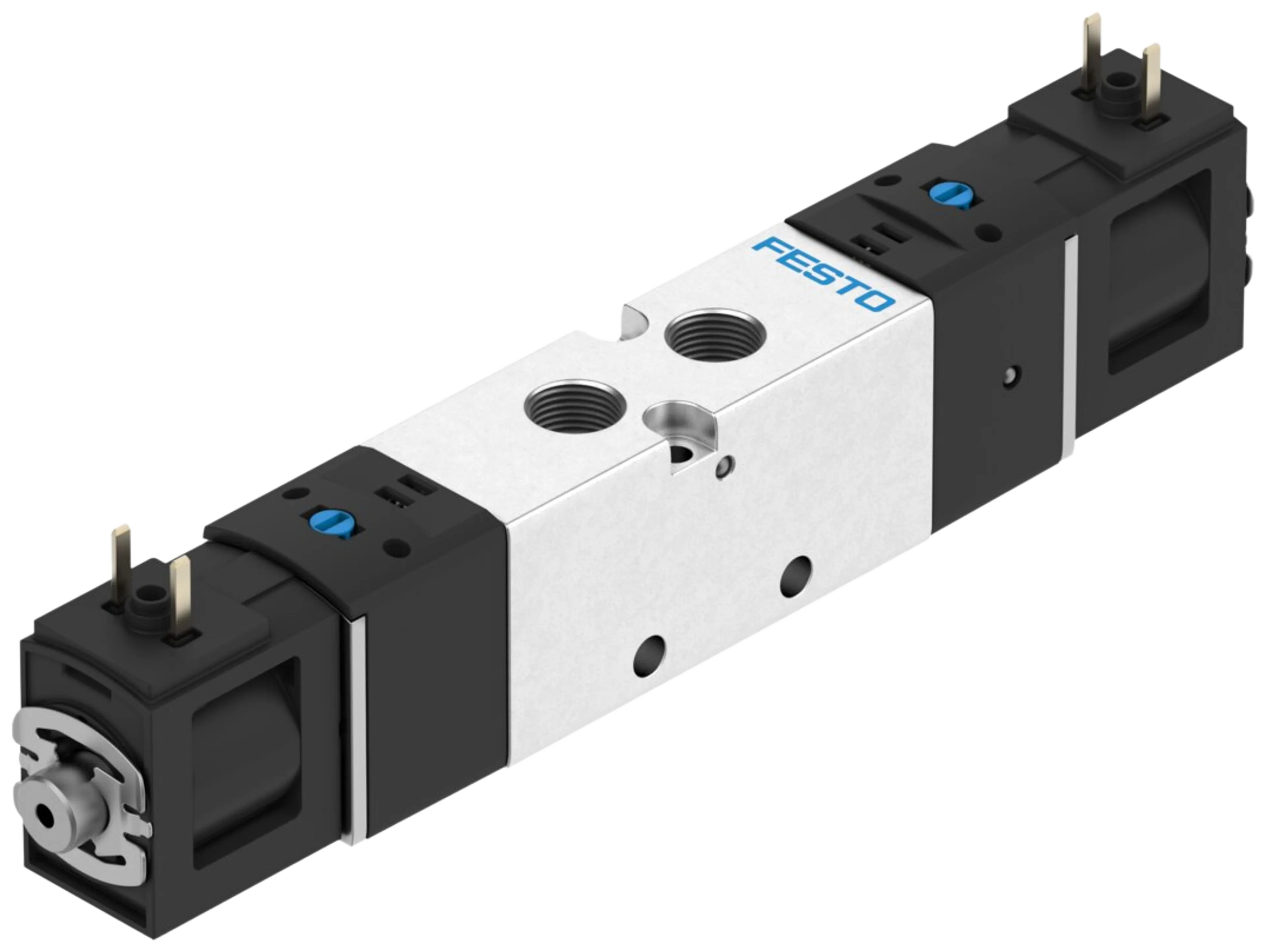

Elstyrd ventil Festo VUVS-LK, bistabil
Bistabila 5/2-ventiler Festo VUVS-LK med två spolar. Ventilen behåller sitt läge när spänningen bryts. Anslutningar G1/8"–G3/8", 24 VDC.
En bistabil ventil ändrar läge med en kort elektrisk puls och behåller läget även när spänningen bryts. Spolarna sitter i båda ändarna av ventilhuset: den ena styr ventilen till läget, den andra tillbaka. Detta skiljer den från en monostabil modell, som återgår till utgångsläget med fjäder så snart spänningen bryts.
När passar en bistabil ventil
- Cylinderns läge får inte ändras vid strömavbrott
- Styrning sker med puls, inte med kontinuerlig spänning — sparar energi
- Två separata styrsignaler (t.ex. upp/ner från olika utgångar)
Observera ur säkerhetssynpunkt: en bistabil ventil återställer inte cylindern till ett säkert läge när spänningen bryts. Om tillämpningen kräver återgång ska du välja en monostabil modell.
VUVS-LK-serien
Anslutningarna sitter direkt i ventilhuset — ingen separat bottenplatta behövs. I typkoden betyder B52 bistabil 5/2-ventil och +GL att kontaktdonet ingår i leveransen.
Tekniska data
- Arbetstryck 1,5–8 bar
- Styrspänning 24 V DC, ±10 %
- Kapslingsklass IP65 (med kontaktdon, IEC 60529)
- Medie- och omgivningstemperatur −5…+50 °C
- Ventilhus och slidkolv av aluminium, tätningar HNBR/NBR
- Manuell manövrering: låsande och återfjädrande
- Valfritt monteringsläge, intern förstyrning
- Tryckluft enligt ISO 8573-1:2010 [7:4:4], smord drift möjlig
- RoHS-kompatibel
| Kod | Tillverkarens typ | Portar (BSP) | Spole | Flöde (l/min) | Schema | Förpackningsstorlek (KPL) |
|---|---|---|---|---|---|---|
| FE-8043215 | VUVS-LK20-B52-D-G18-1C1-S | G 1/8" | 24 VDC | 550 | DXF | 1 |
| FE-8060301 | VUVS-LK20-B52-D-G18-1C1+GL-S | G 1/8" | 24 VDC + pistoke | 550 | DXF | 1 |
| FE-8043219 | VUVS-LK25-B52-D-G14-1B2-S | G 1/4" | 24 VDC | 1000 | DXF | 1 |
| FE-8060306 | VUVS-LK25-B52-D-G14-1B2+GL-S | G 1/4" | 24 VDC + pistoke | 1000 | DXF | 1 |
| FE-8060311 | VUVS-LK30-B52-D-G38-1B2+GL-S | G 3/8" | 24 VDC + pistoke | 1600 | DXF | 1 |
