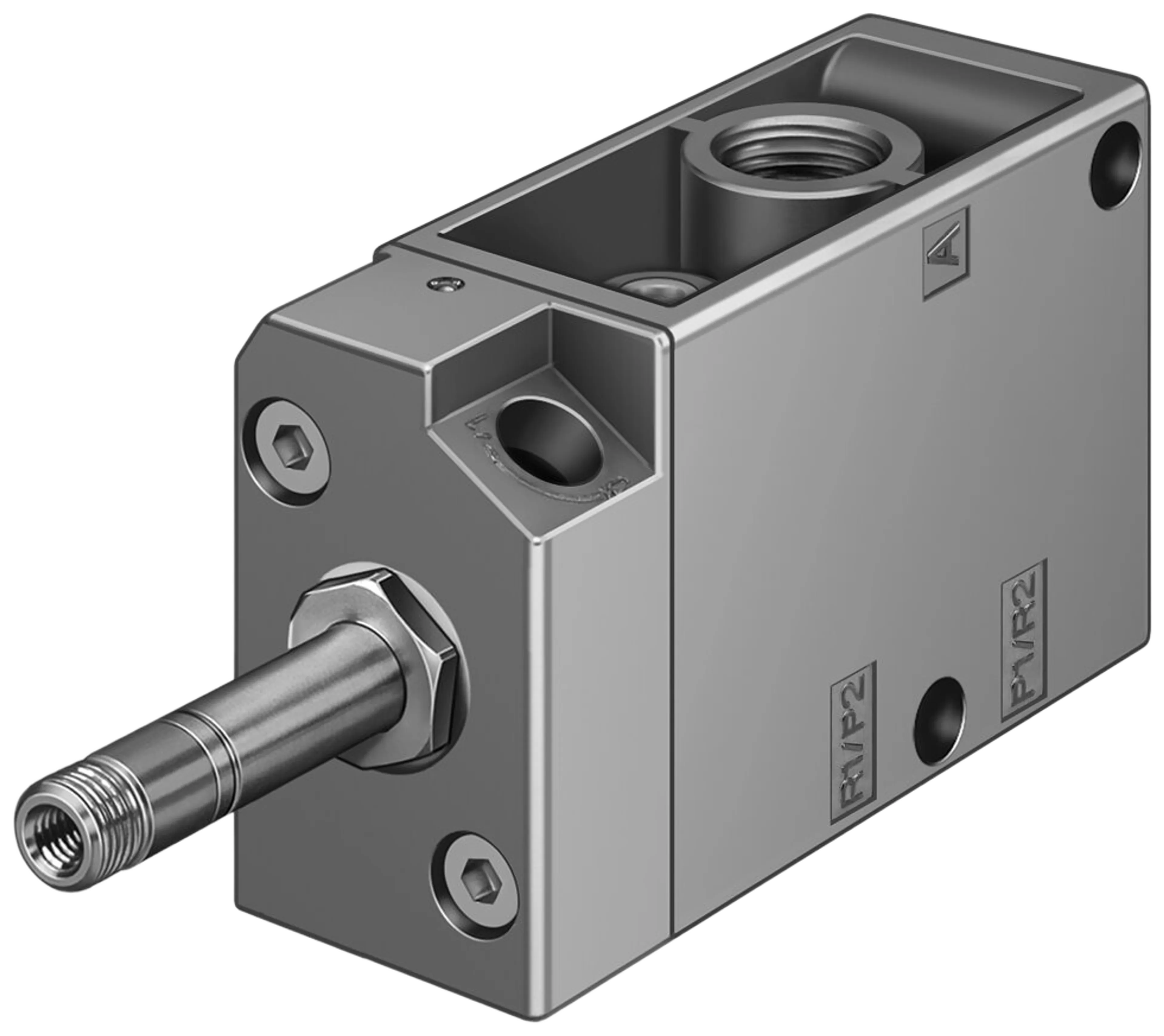

Elstyrd ventil Festo MFH / JMFH

Tiger Classic är Festos beprövade serie av sätesventiler för styrning av pneumatiska cylindrar och ställdon. Poppet-konstruktionen med säte tål förorenad luft och långa stillestånd bättre än en slidventil, vilket är anledningen till att serien har funnits kvar i sortimentet i årtionden.

Modeller

• MFH-3 — 3/2-ventil, normalt stängd, mekanisk fjäderåterställning. Styrning av enkelverkande cylinder eller lufttillförsel.
• MFH-5 — 5/2-ventil, monostabil. Styrning av dubbelverkande cylinder.
• JMFH-5 — 5/2-ventil, bistabil: behåller sitt läge när spänningen bryts.

Genom att vända tätningen under locket kan MFH-3 byggas om till en normalt öppen version (MOFH-3).

Spolen beställs separat

Ventilerna levereras utan magnetspole. För styrningen krävs en spole i F-serien, som väljs efter spänning: 12–230 V DC eller 12–240 V AC (50–60 Hz). Effektförbrukning 4,1–5,5 W (DC) eller 3,85–9 VA (AC). Spolen kan även bytas i efterhand.

Tekniska data

• Konstruktion: sätesventil (poppet), mjuktätande
• Arbetstryck 1,5–8 bar (intern förstyrning, modellerna i detta sortiment)
• Styrtryck 1–8 bar
• Nominellt flöde 500–3700 l/min för modellerna i detta sortiment (upp till 7500 l/min i serien)
• Omgivningstemperatur −5…+40 °C, medium −10…+60 °C, lagring −20…+60 °C
• Omslagstider: till 8–21 ms, från 29–150 ms
• Hus i pressgjuten aluminium, tätningar i NBR (5/2-modellerna även TPE-U)
• Kapslingsklass IP65, låsbar manuell manövrering
• Valfritt monteringsläge, frånluften kan strypas
• Tryckluft enligt ISO 8573-1:2010 [7:4:4], smord drift möjlig
• UL Recognized (Oil), RoHS-kompatibel

Serien finns även i S-versioner med extern styrluft, som arbetar inom ett bredare tryckområde på −0,95…10 bar, alltså även med vakuum. De ingår inte i detta sortiment — fråga oss separat vid behov.

Montering och ATEX

Ventilerna kan monteras var för sig via genomgående hål eller byggas ihop till en ventilgrupp på PAL-skena eller PRS-block (2–6 ventilplatser) med gemensam matning. Serien finns även i ATEX-godkända versioner (II 2GD, beteckning EX) för explosionsfarliga miljöer — ATEX-versionerna får dock inte monteras på PAL-skena eller PRS-block. Modellerna i detta sortiment saknar ATEX-klassning.
