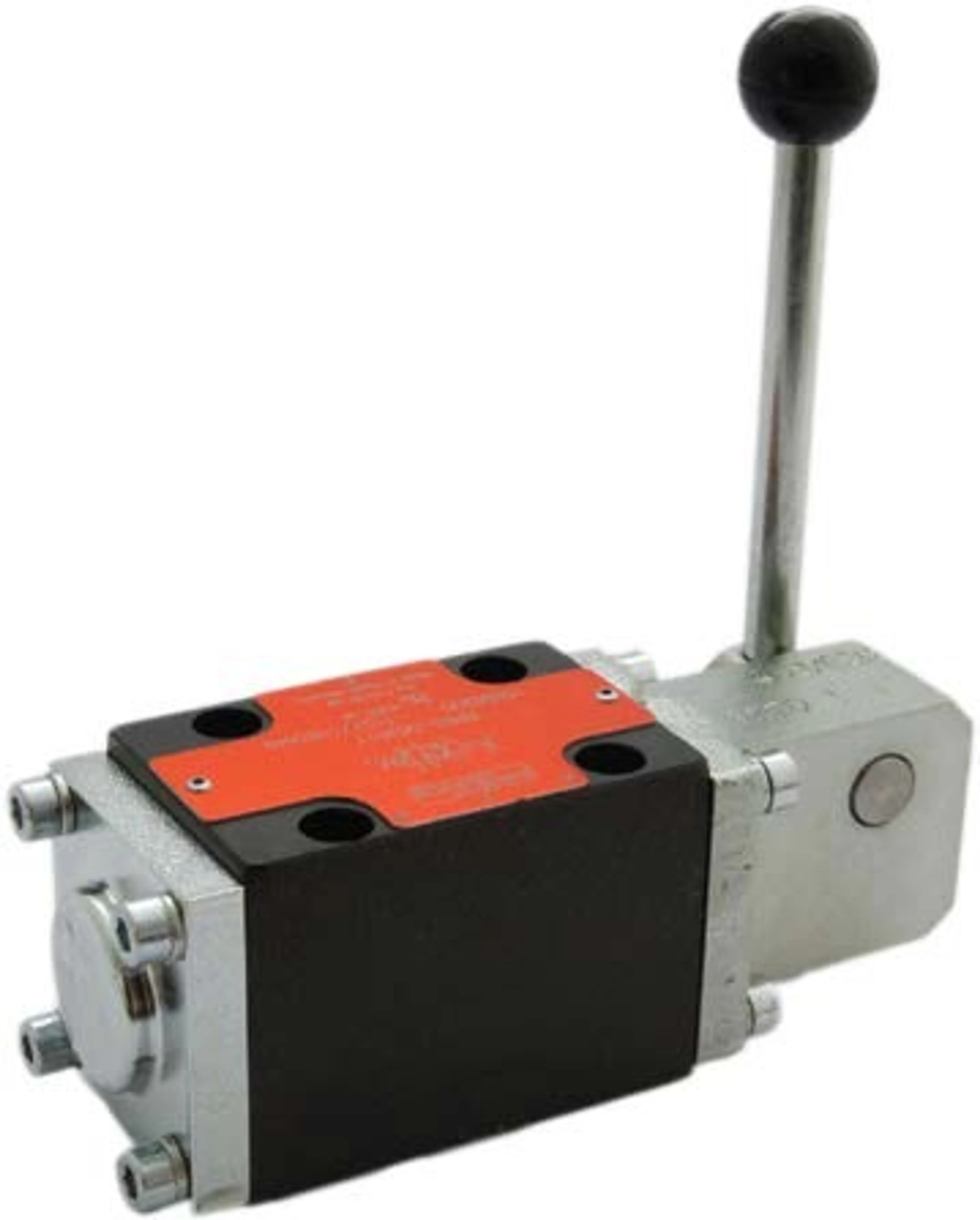

Argo Hytos Cetop 3 / NK6 handmanövrerade ventiler
Argo Hytos Cetop 3 / NK6 handmanövrerade ventiler
Uppgifter i korthet
Handmanövrerade 4/2- och 4/3-riktningsventiler Cetop 3 från Argo Hytos.
RPR3-06 datablad
Argo Hytos slidar
Begär offert
Cetop 3
flöde 80l/min
max. tryck i A-, B- och P-ledningarna 350bar
max. tryck i tankledning T 100bar
Kod
Schema
Slid
Förpackningsstorlek (KPL)
AH-RPR3-062J15
J15: 4/2-riktningsventil. vänster: handspak + spärr. 1: P→B, A→T; 2 (viloläge): P→A, B→T
A
B
P
T
DXF
J15
1
AH-RPR3-062R11
R11: 4/2-riktningsventil. vänster: handspak. höger: fjäder. 1: P→B, A→T; 2 (viloläge): P→A, B→T
A
B
P
T
DXF
R11
1
AH-RPR3-063C11
C11: 4/3-riktningsventil. vänster: handspak + fjäder. höger: fjäder. 1: P→A, B→T; 2 (viloläge): P–T förbundna, A, B blockerad; 3: P→B, A→T
A
B
P
T
DXF
C11
1
AH-RPR3-063C15
C15: 4/3-riktningsventil. vänster: handspak + spärr. 1: P→A, B→T; 2 (viloläge): P–T förbundna, A, B blockerad; 3: P→B, A→T
A
B
P
T
DXF
C15
1
AH-RPR3-063H11
H11: 4/3-riktningsventil. vänster: handspak + fjäder. höger: fjäder. 1: P→B, A→T; 2 (viloläge): A–B–P–T förbundna; 3: P→A, B→T
A
B
P
T
DXF
H11
1
AH-RPR3-063H15
H15: 4/3-riktningsventil. vänster: handspak + spärr. 1: P→B, A→T; 2 (viloläge): A–B–P–T förbundna; 3: P→A, B→T
A
B
P
T
DXF
H15
1
AH-RPR3-063Y11
Y11: 4/3-riktningsventil. vänster: handspak + fjäder. höger: fjäder. 1: P→B, A→T; 2 (viloläge): A–B–T förbundna, P blockerad; 3: P→A, B→T
A
B
P
T
DXF
Y11
1
AH-RPR3-063Y15
Y15: 4/3-riktningsventil. vänster: handspak + spärr. 1: P→B, A→T; 2 (viloläge): A–B–T förbundna, P blockerad; 3: P→A, B→T
A
B
P
T
DXF
Y15
1
AH-RPR3-063Z11
Z11: 4/3-riktningsventil. vänster: handspak + fjäder. höger: fjäder. 1: P→B, A→T; 2 (viloläge): A, B, P, T blockerad; 3: P→A, B→T
A
B
P
T
DXF
Z11
1
AH-RPR3-063Z15
Z15: 4/3-riktningsventil. vänster: handspak + spärr. 1: P→B, A→T; 2 (viloläge): A, B, P, T blockerad; 3: P→A, B→T
A
B
P
T
DXF
Z15
1
