Bottenplattor Cetop 3 / NK6, stål, parallellkopplade

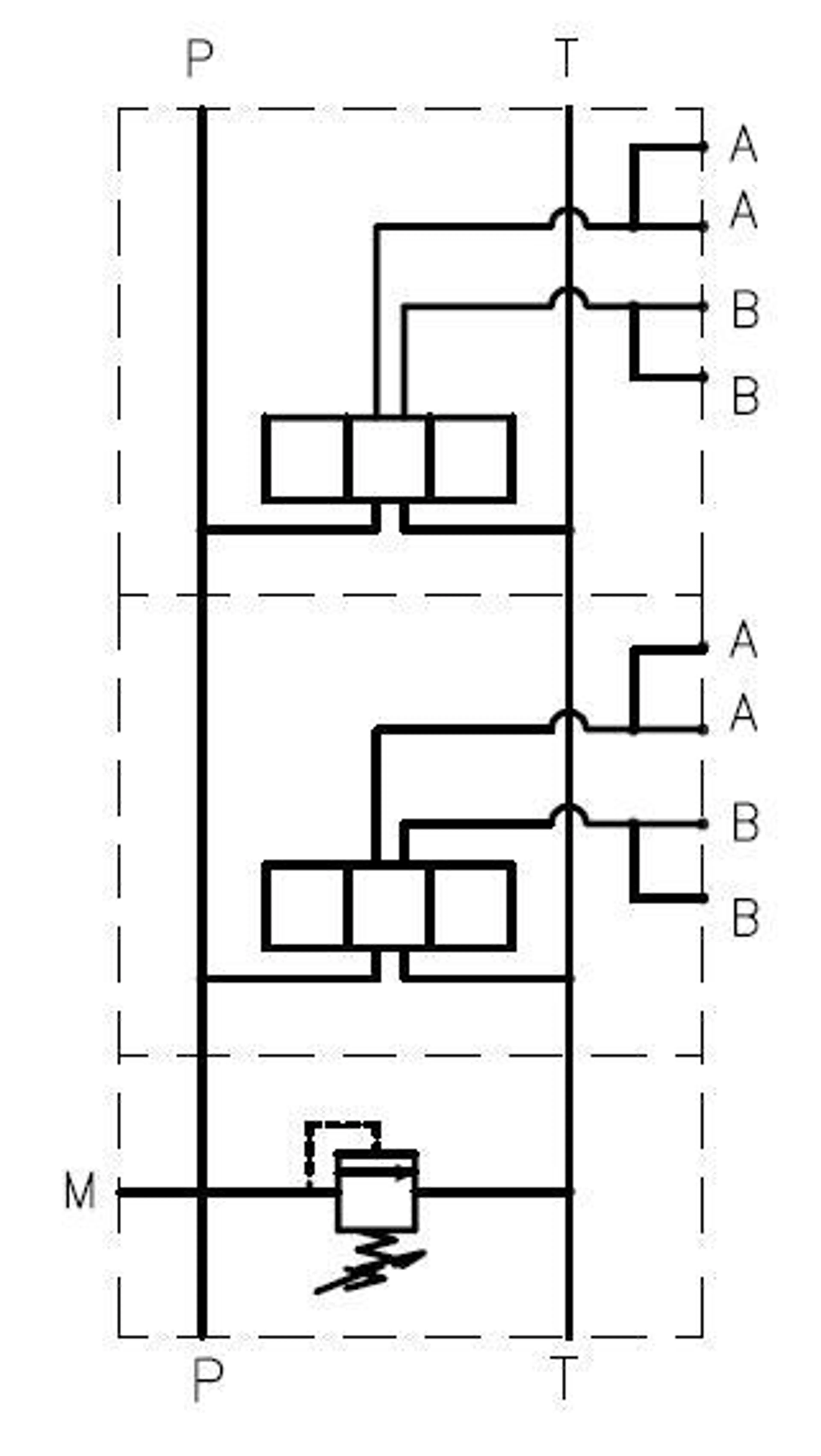

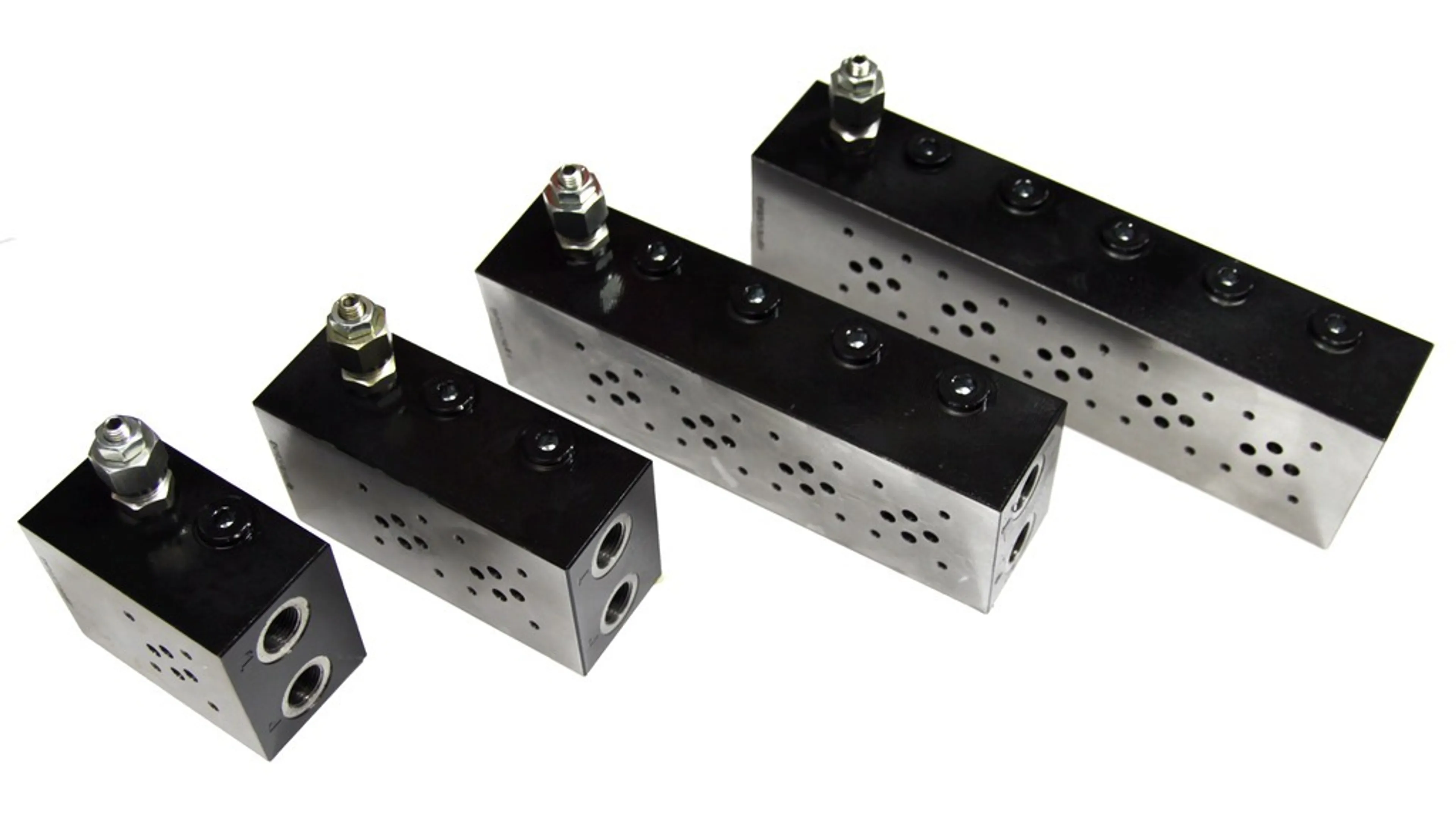

NK-EM103. Bottenplattor i stål med sido- och bottenanslutningar och fast tryckbegränsningspatron för parallellkoppling av ventiler.
- stomme i stål
- A+B-ledningen kan anslutas antingen från sidan eller underifrån
- fast tryckbegränsningsventil
- tryckbegränsningsventilens inställningsområde som standard 50-210bar (X2F)
- finns även med högre tryckområde (X3F 100-350bar)
| Kod | Funktionssätt | Arbetsportar (A,B) | Ventilplatser | Anslutningar (P,T) | Anslutningar (A,B) | Förpackningsstorlek (KPL) |
|---|---|---|---|---|---|---|
| NK-EM103-1-X2F | rinnan | pohja/sivuilla | 1 | 1/2" | 3/8" | 1 |
| NK-EM103-2-X2F | rinnan | pohja/sivuilla | 2 | 1/2" | 3/8" | 1 |
| NK-EM103-3-X2F | rinnan | pohja/sivuilla | 3 | 1/2" | 3/8" | 1 |
| NK-EM103-4-X2F | rinnan | pohja/sivuilla | 4 | 1/2" | 3/8" | 1 |
| NK-EM103-5-X2F | rinnan | pohja/sivuilla | 5 | 1/2" | 3/8" | 1 |
| NK-EM103-6-X2F | rinnan | pohja/sivuilla | 6 | 1/2" | 3/8" | 1 |
| NK-EM103-7-X2F | rinnan | pohja/sivuilla | 7 | 1/2" | 3/8" | 1 |
| NK-EM103-7-T | rinnan | pohja/sivuilla | 7 | 1/2" | 3/8" | 1 |
| NK-EM103-8-X2F | rinnan | pohja/sivuilla | 8 | 1/2" | 3/8" | 1 |
