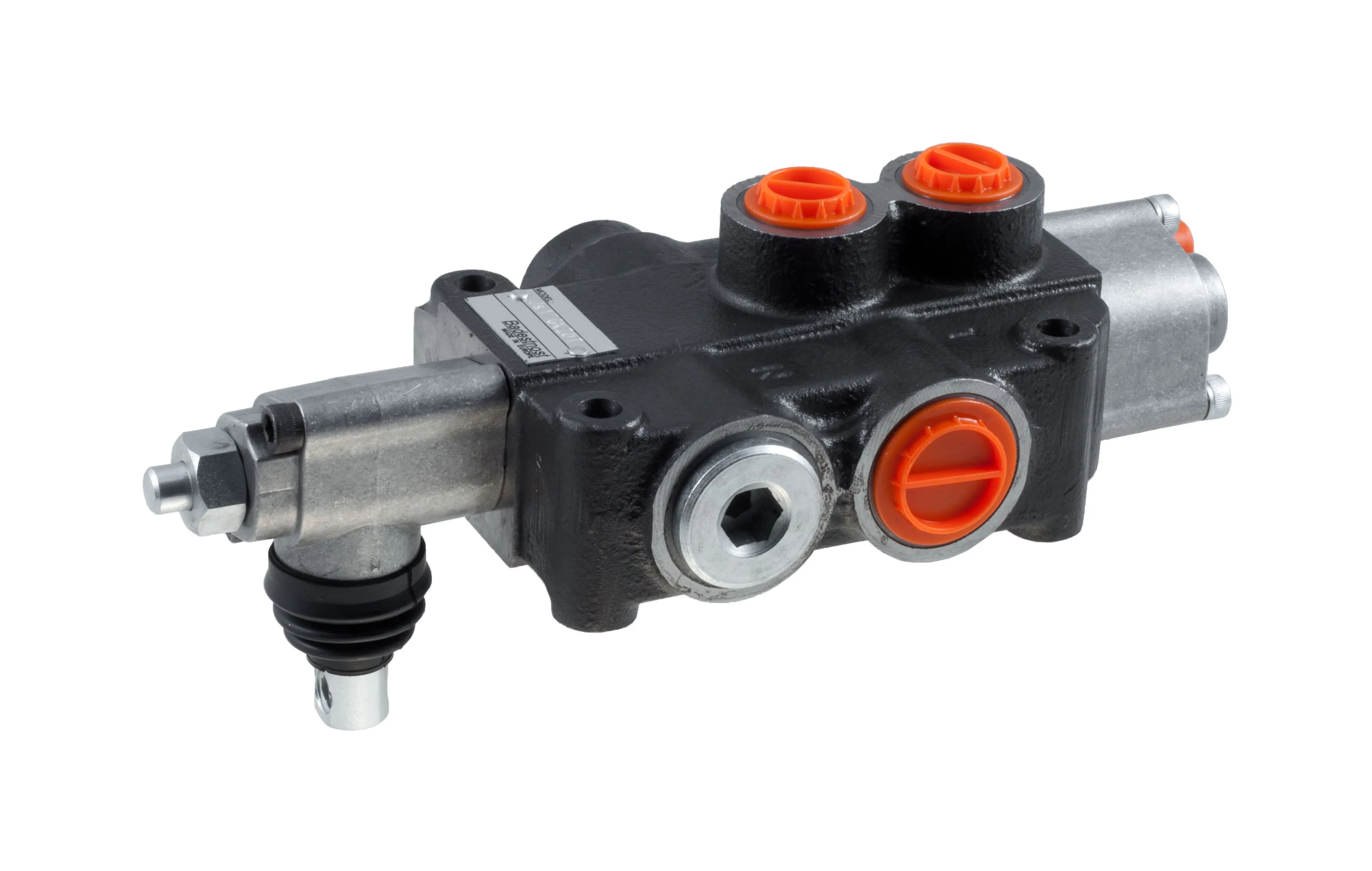

V81KLPL-MEK - Vedklyvsventil med snabbgång, mekanisk återgång

Spaken låses när den skjuts in och återgår till neutralläget
när ett mekaniskt anslag trycker på knoppen i änden av
ventilens spakkopp, dvs. vanligtvis när cylindern har
nått sitt ändläge

När spaken dras ut en bit väljs snabbgång, varvid
oljan som returnerar från cylinderns stångsida leds direkt
tillbaka till kolvsidan för att snabba upp rörelsen

Behövs mer klyvkraft dras spaken ut ända i botten,
till kraftläget, varvid oljan som returnerar från cylindern leds
till tanken och cylinderns rörelse blir långsammare, men samtidigt
ökar klyvkraften

• Snabbgång kan inte användas vid returrörelsen
• Max. tryck 250bar i port P
• Max. tryck i arbetsledningarna A och B 300bar
• Max. tryck i tankledningen 50bar
