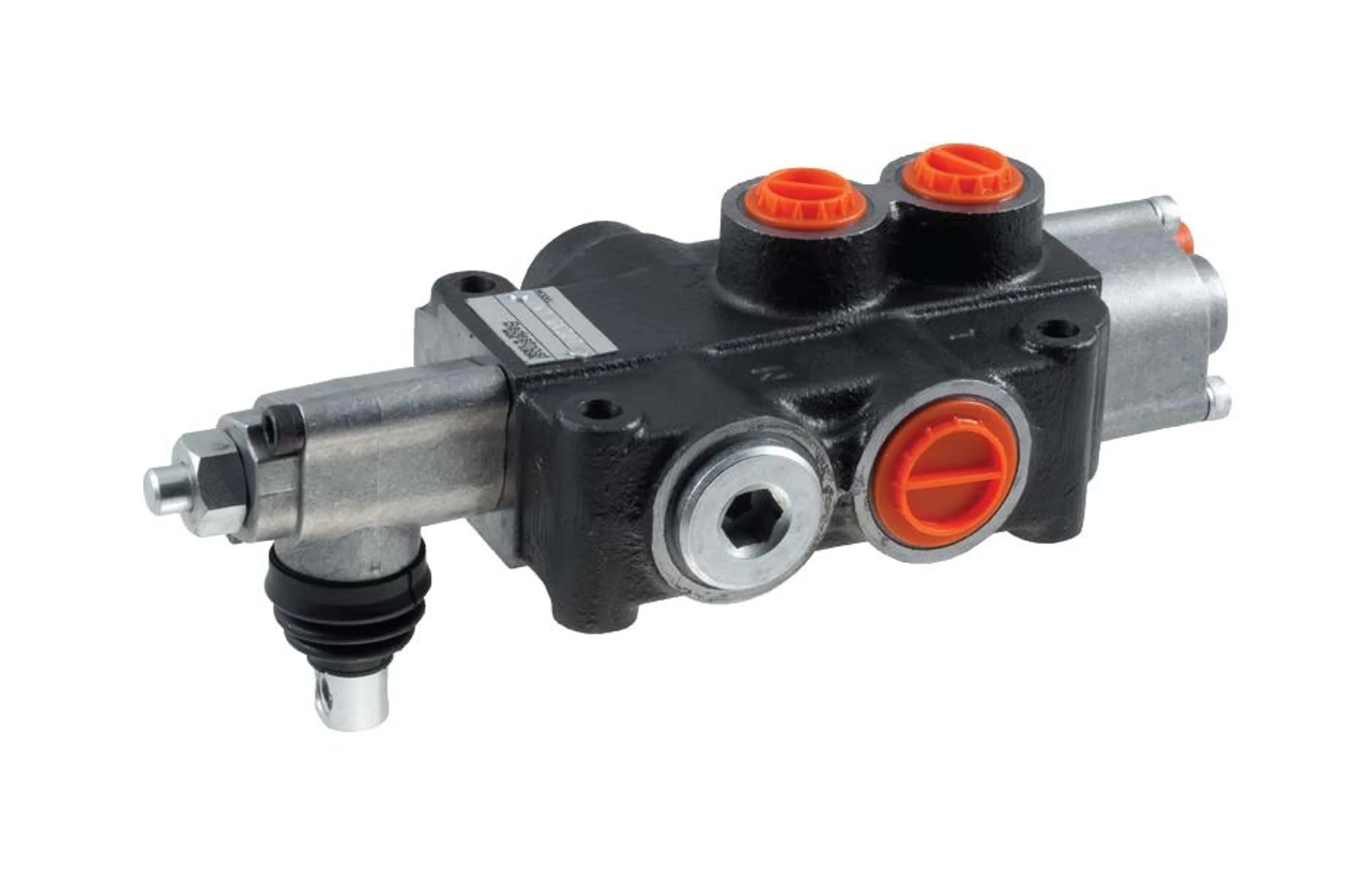

V81KL-MEK - Vedklyvsventil med mekanisk återgång

Arbetscykel
1. Spaken dras, varvid den låses och klyvrörelsen startar
2. I slutet av klyvrörelsen frigör det mekaniska länkaget mellan cylindern och handspaken slidens låsning
3. Spaken återgår direkt till sitt andra ändläge, varvid cylindern utför returrörelsen
4. I slutet av returrörelsen trycker ett mekaniskt anslag mellan cylindern och ventilen på knoppen i änden av spakkåpan, så att ventilslid förs till neutralläge och därmed till fri cirkulation

• Cylinderns kolvsida ansluts till ventilens A-port (porten närmast spaken) och stångsidan till ventilens B-port (porten på fjäderkåpans sida)
• Max. tryck 250bar i port P
• Max. tryck i arbetsledningarna A och B 300bar
• Max. tryck i tankledningen 50bar
