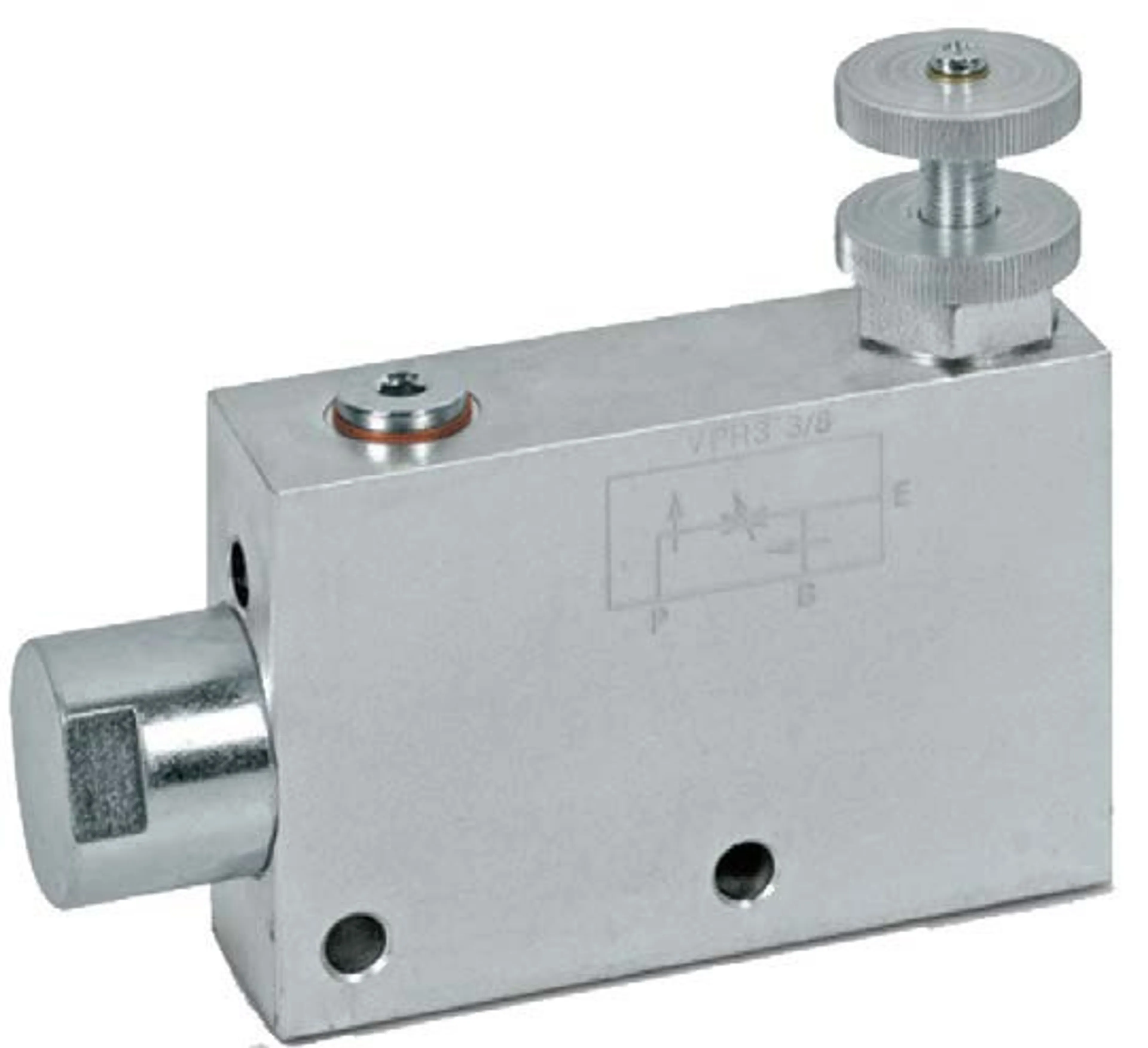

VPR3 - Tryckkompenserad 3-vägs flödesreglerventil

Uppgifter i korthet

Tryckkompenserad 3-vägs flödesreglerventil. Ventil med stålhus som gör det möjligt att reglera flödet P till ställdonet från inloppsledningen E. Överskottsflödet leds till ledning B, som antingen kan användas vidare eller ledas tillbaka till tanken.

VPR3-2015.pdf

Husmaterial stål

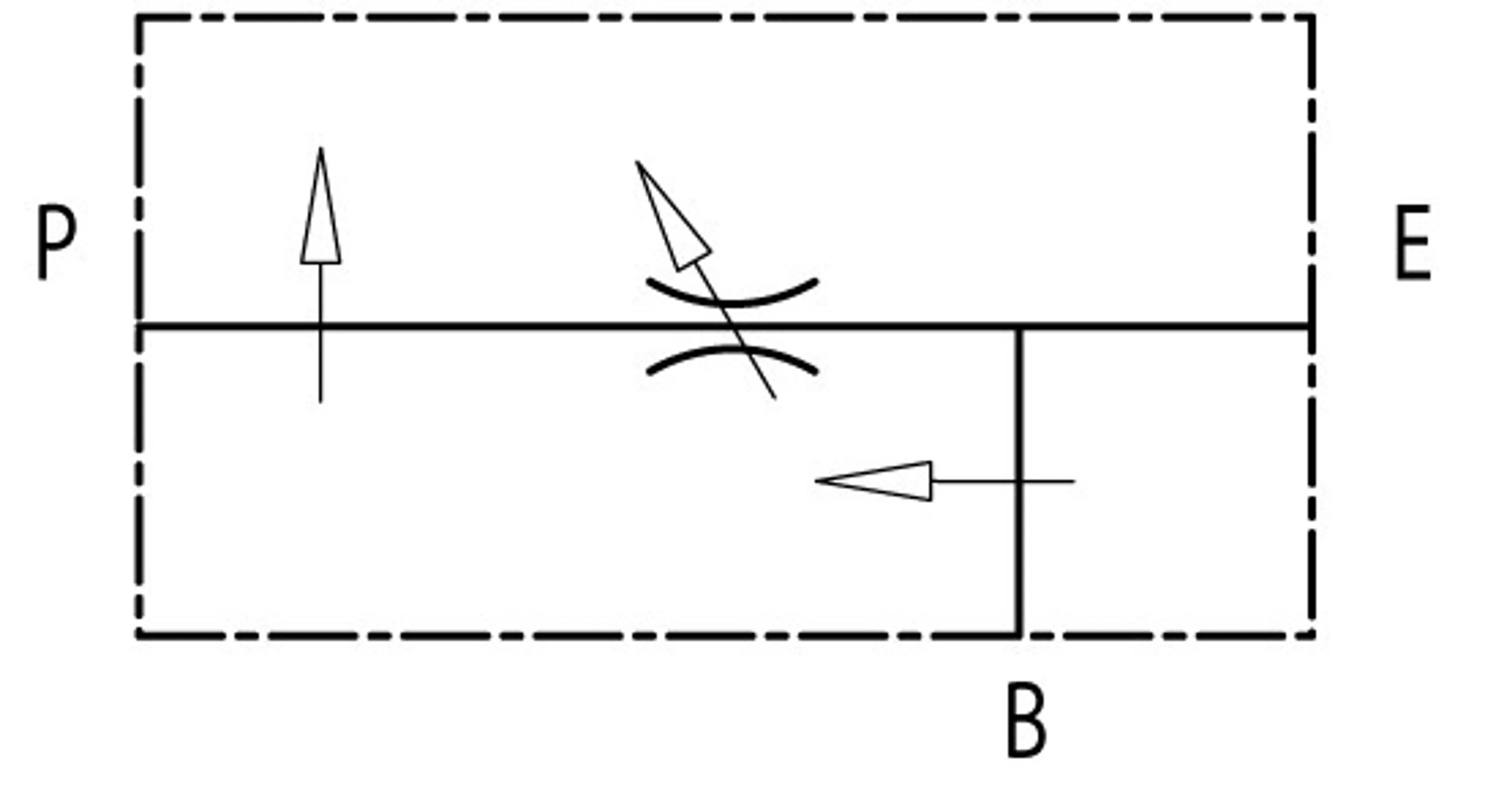

P = Reglerat flöde
E = Inkommande flöde
B = Överskottsflöde till tank eller ställdon

Kod	Invändig gänga (BSP)	Max. inloppsflöde (l/min)	Max inställt flöde (l/min)	Max. tryck (bar)	Schema	Förpackningsstorlek (KPL)
VPR3-06	3/8"	50	50	350	DXF	1
VPR3-08	1/2"	80	60	350	DXF	1
VPR3-12	3/4"	120	100	350	DXF	1
VPR3-16	1"	250	170	350	DXF	1
