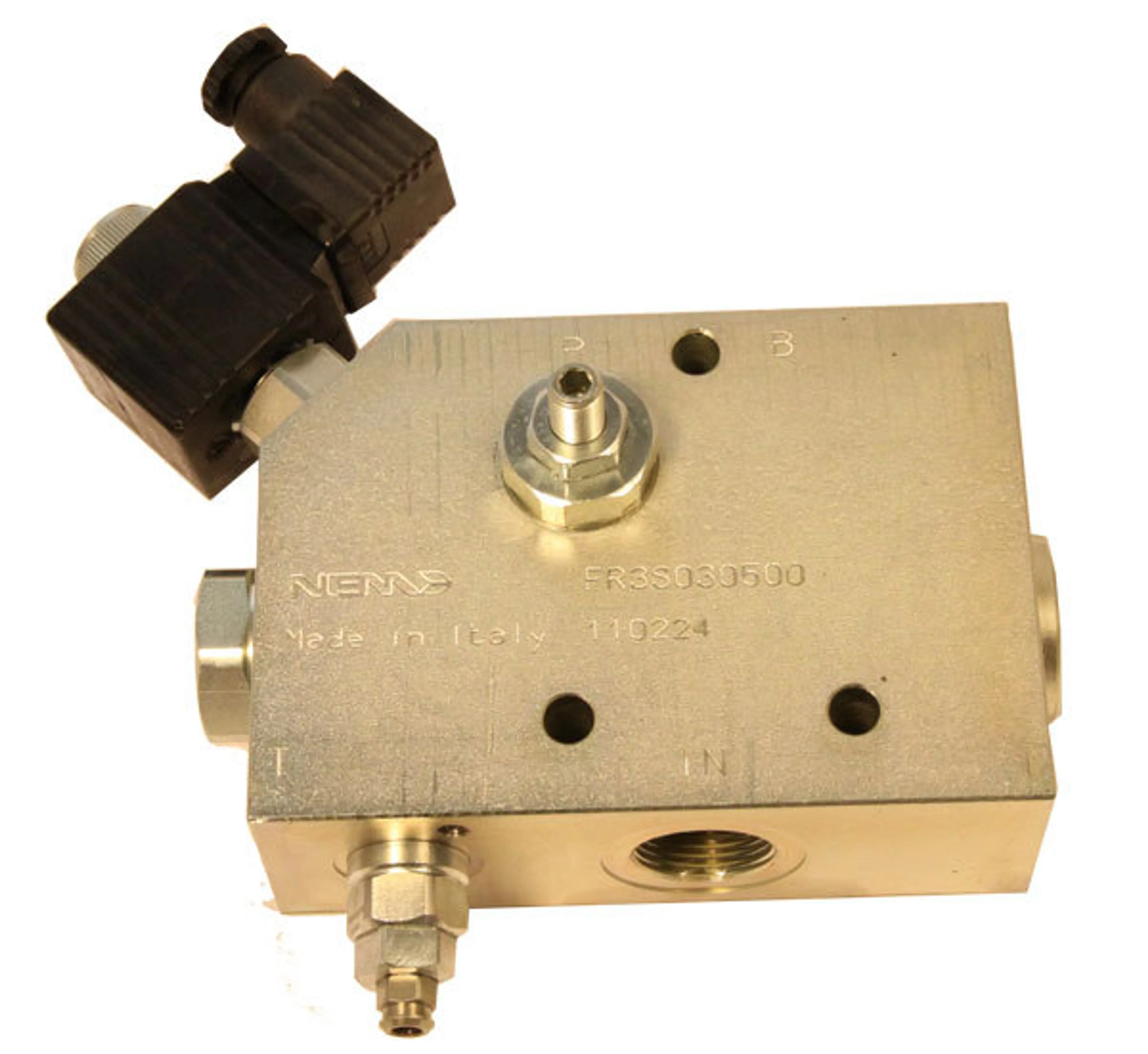

FR3S - Hammarventil
FR3S. Med ventilen kan ett reglerat flöde styras elektriskt till exempelvis en hydraulhammare, medan en del av flödet går till styrning av cylindrar och andra ställdon. För system med öppet centrum.
- justerbar tryckbegränsningsventil för hammarlinjen P (pos.1), tryckområde 50-350bar. OBS! REGLERAR INTE TRYCKET I LINJE B OCH INTE I LINJE IN.
- normalt öppen tanklinje, elstyrd patronventil (pos. 2)
- max. mottryck i tanklinjen T 1,5bar
- flödet i P-linjen är justerbart (pos. 3)
- när tanklinjen är öppen måste P-linjen ha ett mottryck på minst 7,5bar
- mottryck i P-linjen kan vid behov skapas med backventilen FR3S-FPR
- spolen ingår inte i priset. Lämplig spole t.ex. CT-9200
- Flödet ökas genom att vrida justerskruven medurs

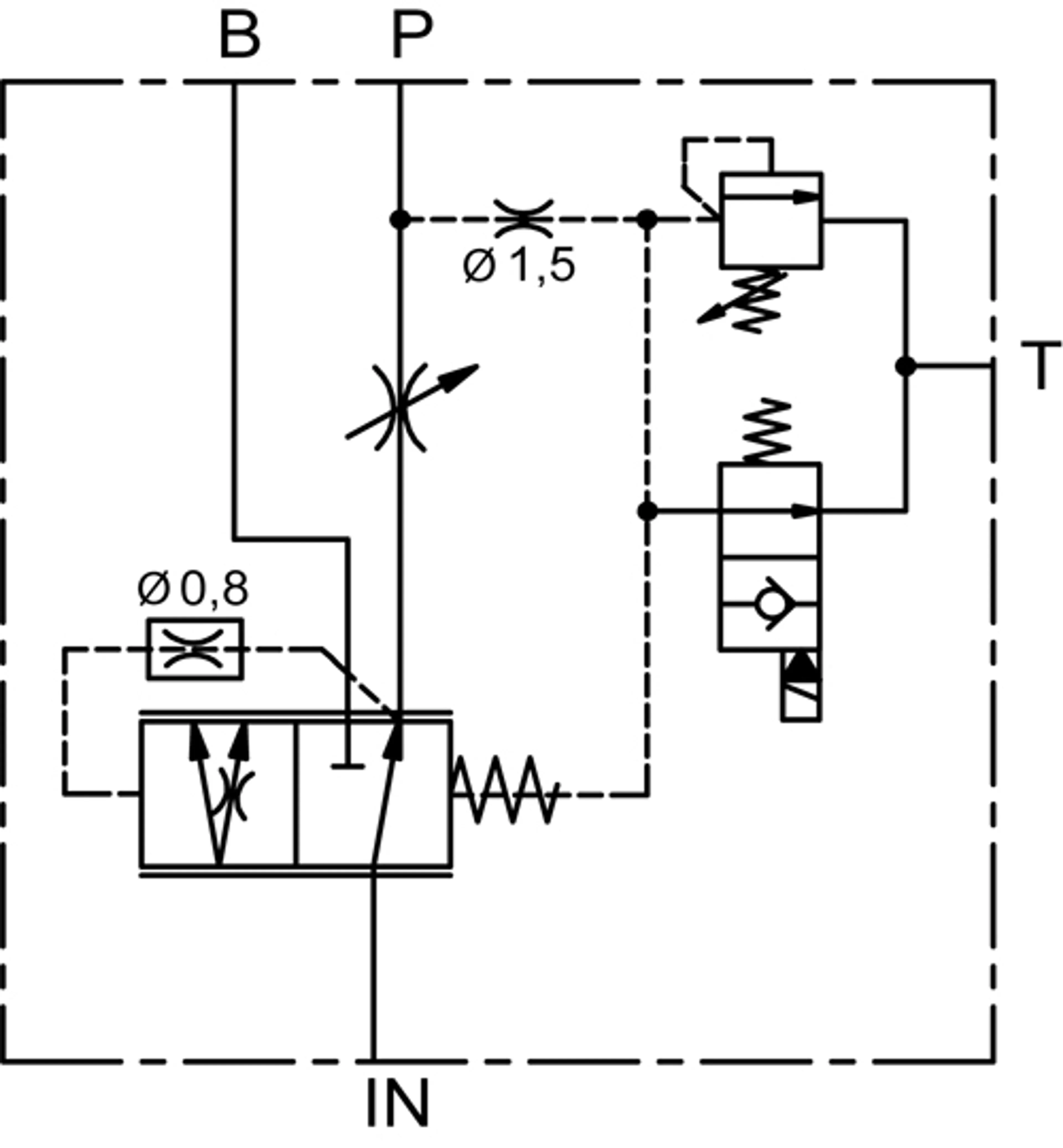

När patronventilen är öppen (i normalläge) leds flödet som kommer till linje IN vidare till linje B.

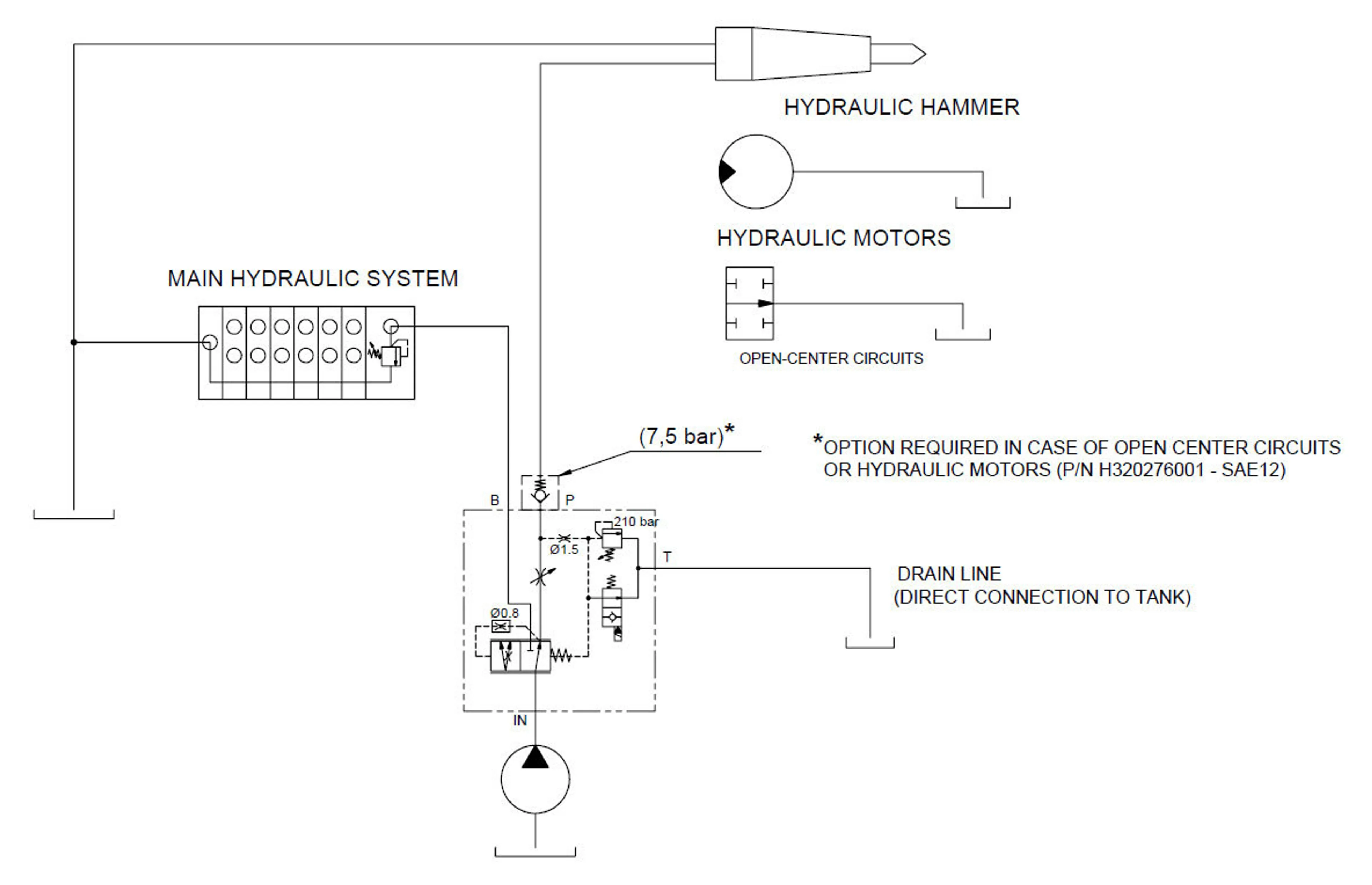

När patronventilen spänningssätts (ventilen stänger) fördelas flödet till hammaren i linje P och till övriga ställdon i linje B. Till linje B ansluts funktioner som hör till maskinens normala drift, till exempel cylinderrörelser.
OBS!! HAMMARVENTILENS "HAMMARLINJE" KRÄVER BACKVENTILEN FR3S-FPR FÖR ATT ERFORDERLIGT MOTTRYCK SKA UPPNÅS.
| Kod | Gängor (BSP) | Max inloppsflöde (l/min) | Max inställt flöde (l/min) | Fabriksinställning (l/min) | Flödesökning/varv (l/min) | Förpackningsstorlek (KPL) |
|---|---|---|---|---|---|---|

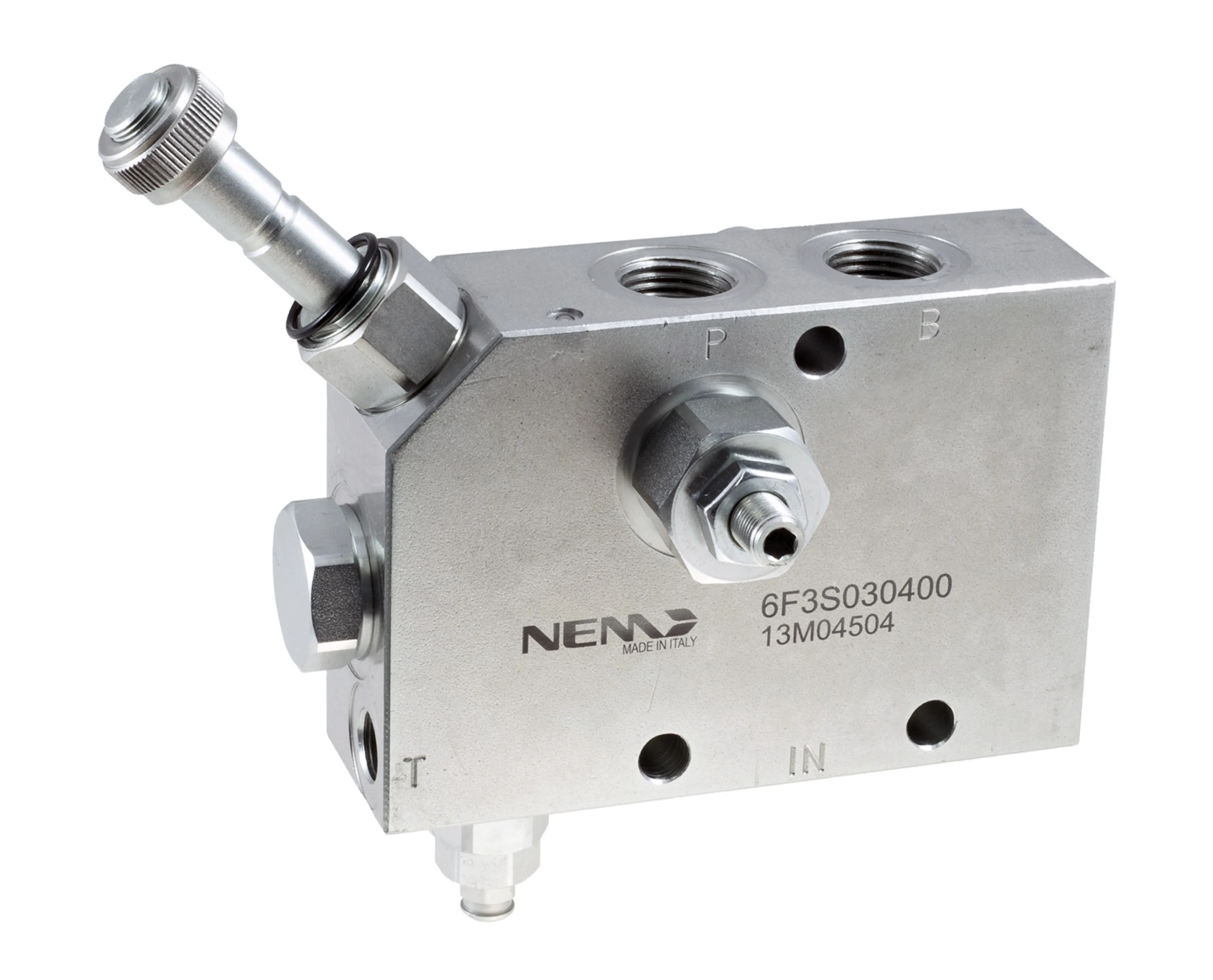

| FR3S-08-350NO | 1/2" | 100 | 85 | 30 | 18 | 1 |
| FR3S-12-350NO | 3/4" | 200 | 140 | 30 | 20 | 1 |
| FR3S-16-350NO | 1" | 300 | 220 | 30 | 26 | 1 |
| FR3S-20-350NO | 1 1/4" | 400 | 300 | 30 | 28 | 1 |
