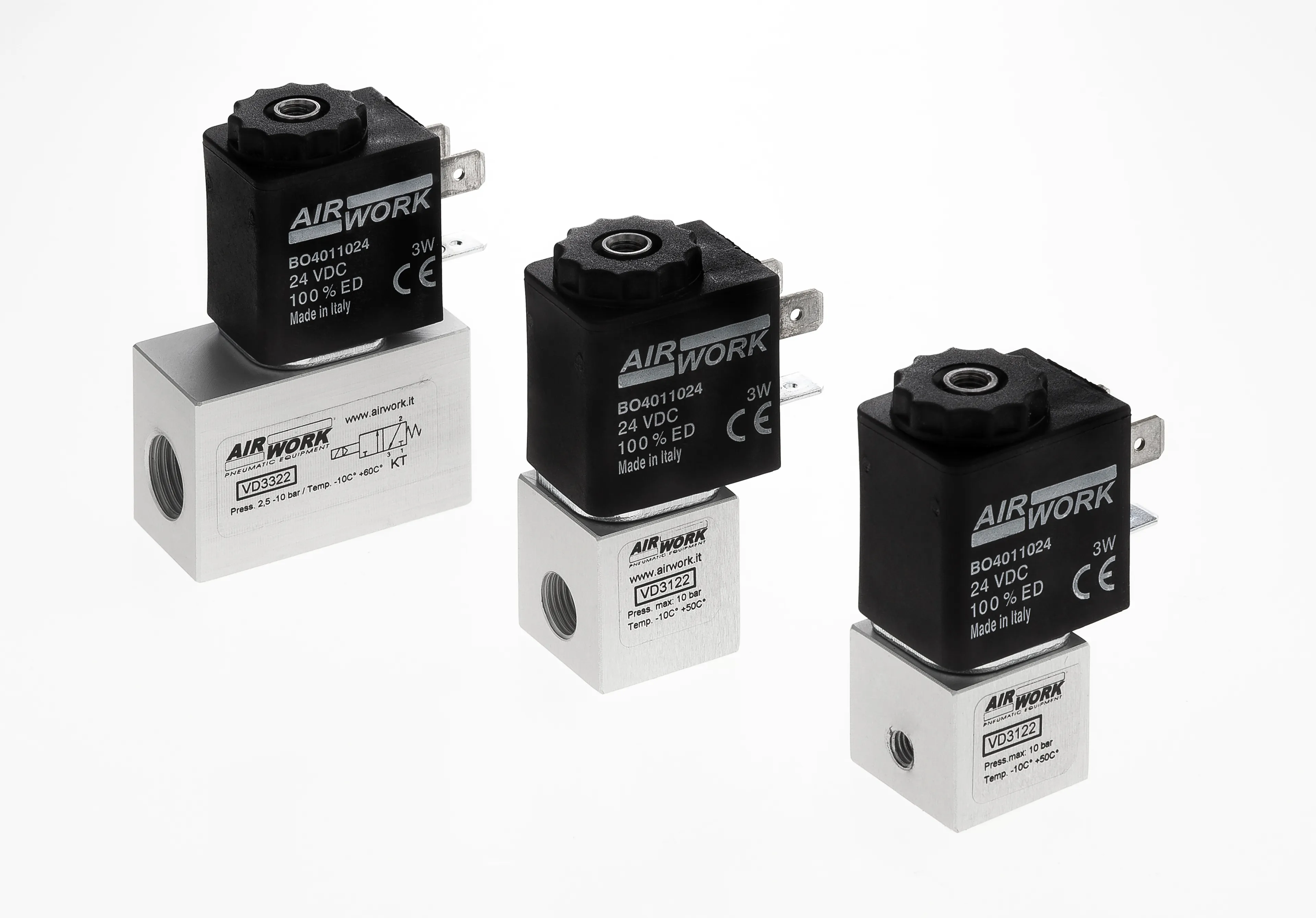

AW-VD - Miniventiler
Uppgifter i korthet
Direktstyrd 3-vägs miniventil
vd.pdf

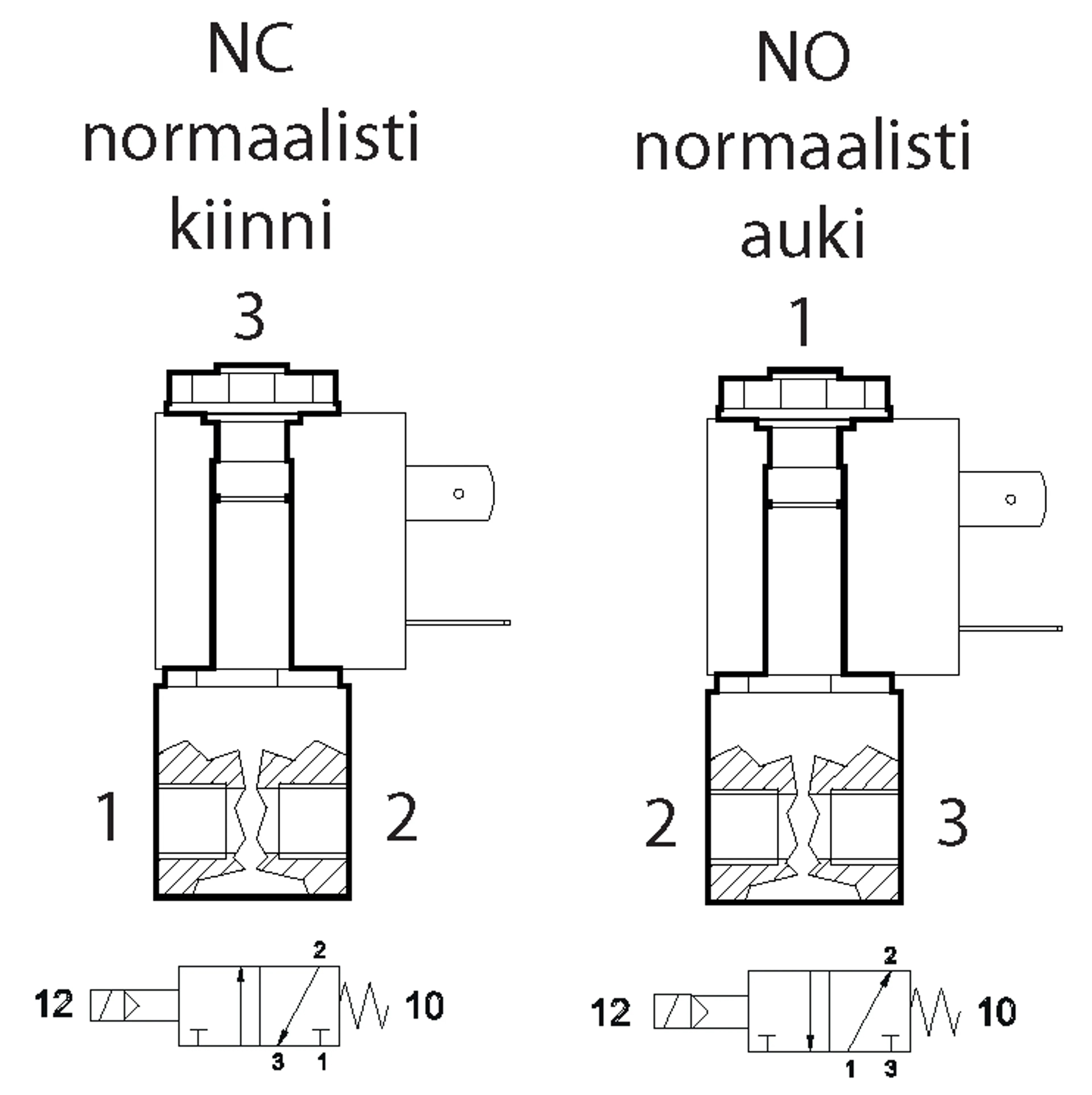

ncno_kaavio.pdf
Begär offert
NC-ventilen kan användas som 2/2-ventil genom att porten i änden av ankarröret pluggas med en M5-plugg, t.ex. RA18M5
Kod
Gängor (")
Funktionssätt
Schema
Förpackningsstorlek (KPL)
AW-VD3122
M5
3/2 NC
3/2 NC-riktningsventil: vänster solenoid, höger fjäder
2
1
3
12
10
DXF
1
AW-VD3222
1/8"
3/2 NC
3/2 NC-riktningsventil: vänster solenoid, höger fjäder
2
1
3
12
10
DXF
1
AW-VD3221
1/8"
3/2 NO
3/2 NO-riktningsventil: vänster solenoid, höger fjäder
2
1
3
10
12
DXF
1
AW-VD3321
1/4"
3/2 NO
3/2 NO-riktningsventil: vänster solenoid, höger fjäder
2
1
3
10
12
DXF
1
AW-VD3322
1/4"
3/2 NC
3/2 NC-riktningsventil: vänster solenoid, höger fjäder
2
1
3
12
10
DXF
1
