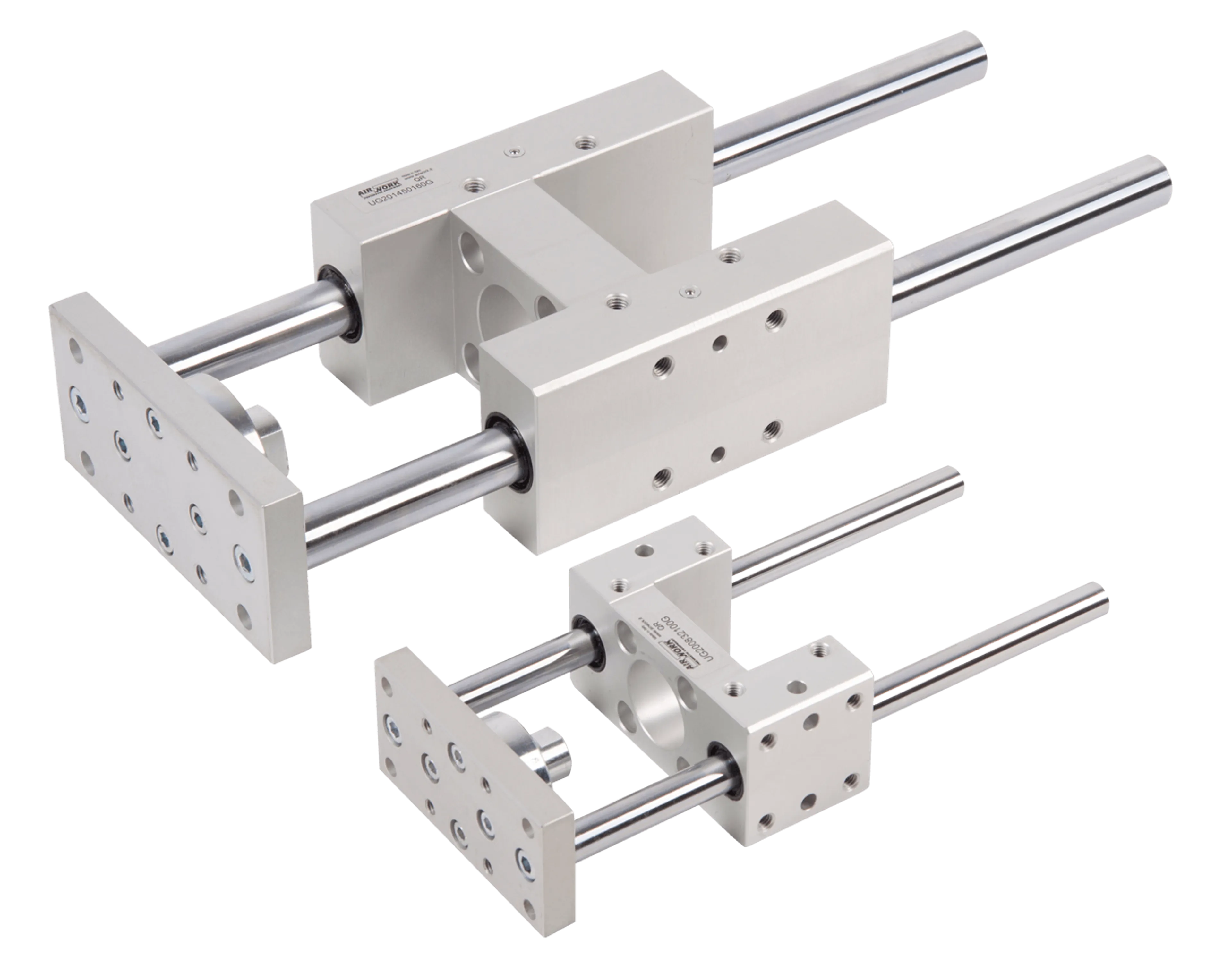

AW-UG - Styrenheter
Styrenheter konstruerade för användning med cylindrar enligt ISO 15552 och 6432 VDMA. Byggda för att klara höga laster och snabba rörelser och lämpar sig även för applikationer med höga precisionskrav (kullagrad modell).
- U- eller H-modell med glidlager (H som tillval med kullager)
- Cylinderstorlekar 16-100mm kolvdiameter
- Standardslaglängder 50-500mm
- Kan kortas till önskad längd
| Kod | Cylinder Ø (mm) | Slaglängd (mm) | Modell | Förpackningsstorlek (KPL) |
|---|---|---|---|---|
| AW-UG20080320500 | 32 | 500 | U, långt kopplingsstycke | 1 |
| AW-UG20080400500 | 40 | 500 | U, långt kopplingsstycke | 1 |
| AW-UG20080500500 | 50 | 500 | U, långt kopplingsstycke | 1 |
| AW-UG20040320500 | 32 | 500 | H | 1 |
| AW-UG20040400500 | 40 | 500 | H | 1 |
| AW-UG20040500500 | 50 | 500 | H | 1 |
| AW-UG20040630500 | 63 | 500 | H | 1 |
| AW-UG20040800500 | 80 | 500 | H | 1 |
| AW-UG20180320500 | 32 | 500 | U, kort kopplingsstycke | 1 |
| AW-UG20180400500 | 40 | 500 | U, kort kopplingsstycke | 1 |
| AW-UG20180500500 | 50 | 500 | U, kort kopplingsstycke | 1 |
| AW-UG20180630500 | 63 | 500 | U, kort kopplingsstycke | 1 |
| AW-UG20180800500 | 80 | 500 | U, kort kopplingsstycke | 1 |
