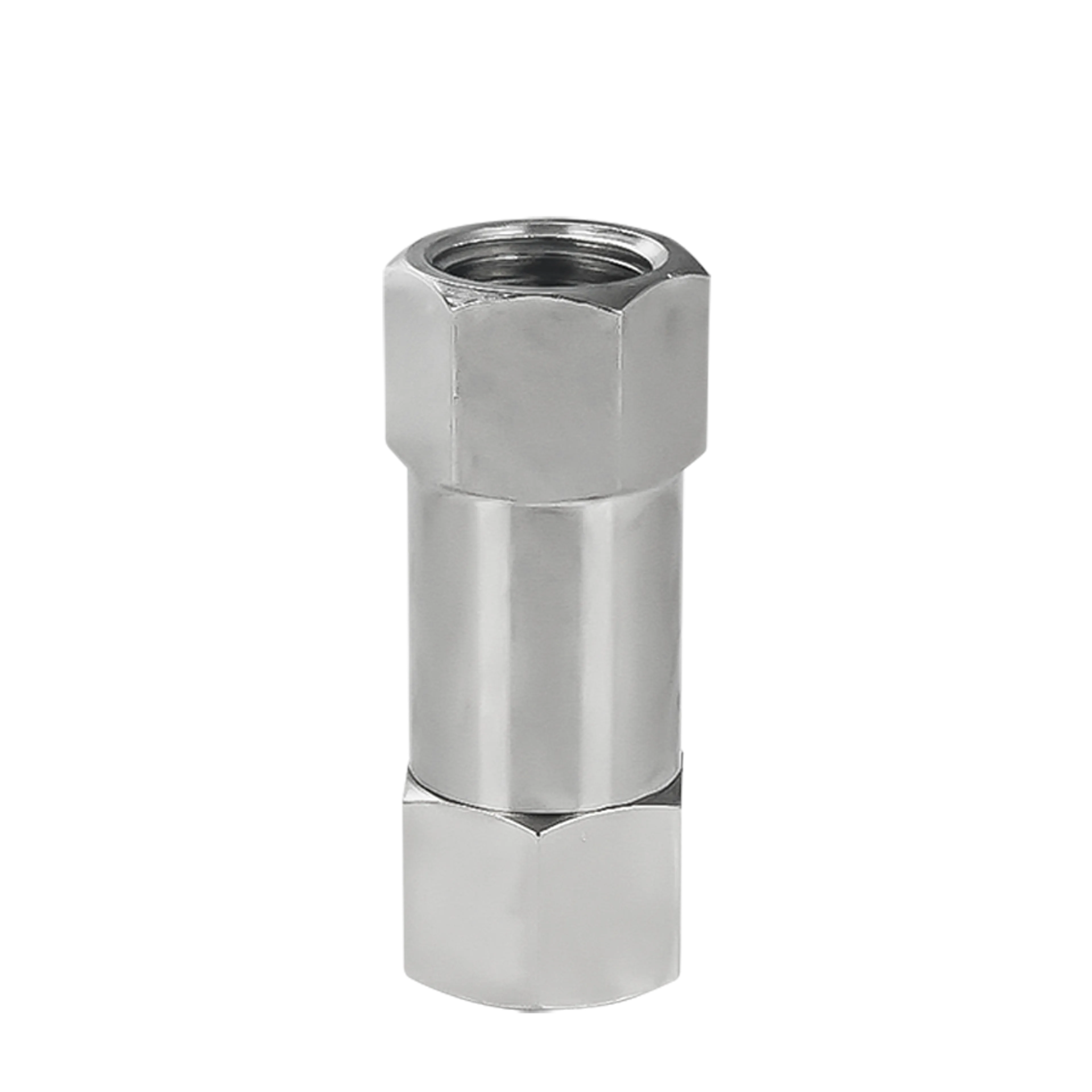

PC01 - Backventil
Backventil med invändig gänga. Tillåter flöde endast i en riktning (pil på huset). Storlekarna 1/8"–1/2" tillhör Cmatic MV 23-serien.
- Tillåter flöde endast i riktningen för pilen på huset och spärrar motsatt riktning
- Öppningstryck 0,2 bar (storlek 3/4": 0,025 bar)
- Arbetstrycksområde 2–10 bar
- Arbetstemperatur −20…+80 °C
- Hus: mässing UNI EN 12164 CW614N, förnicklad
- Tätningar: NBR
- Fjäder: rostfritt stål AISI 302
- Invändig/invändig gänga 1/8"–3/4"
- Silikonfri, RoHS- och REACH-kompatibel
- Användningsområden: system som drivs med filtrerad och smord tryckluft; lämpar sig även för vatten, gaser och bränslen
| Kod | Invändig gänga (BSP) | Max. arbetstryck (bar) | Flöde Nl/min | L1 (mm) | L2 (mm) | Nyckelvidd (mm) | Förpackningsstorlek (KPL) |
|---|---|---|---|---|---|---|---|
| PC01-02 | 1/8” | 10 | 190 | 8 | 36,5 | 13 | 1 |
| PC01-04 | 1/4” | 10 | 920 | 9 | 42,5 | 16 | 1 |
| PC01-06 | 3/8” | 10 | 1600 | 10,5 | 51 | 20 | 1 |
| PC01-08 | 1/2" | 10 | 2430 | 12,5 | 62 | 24 | 1 |
| PC01-12 | 3/4" | 10 | 10283 | 1 |
