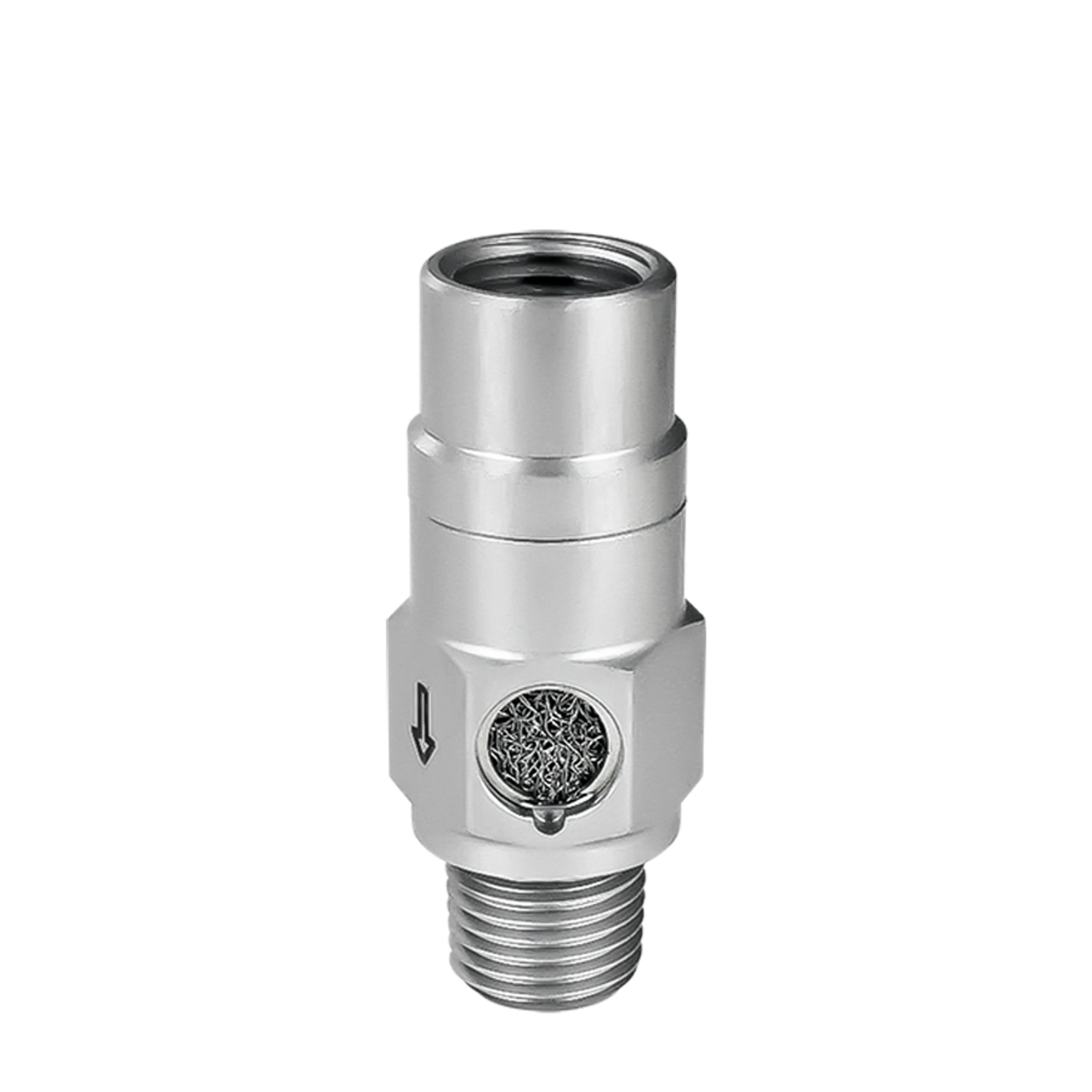

MRI22 - Snabbavluftningsventil
Snabbavluftningsventil för montering i ledning, i utföranden med gängkoppling och instickskoppling (Cmatic MV 22)
Avluftar kretsen snabbt när matningen bryts. Monterad i cylinderporten ökar den cylinderns hastighet, eftersom frånluften inte behöver gå hela vägen tillbaka till ventilen.
- Arbetstryck: 2-10 bar
- Temperaturområde: -20…+80 °C
- Hus: anodiserad aluminium Al2011
- Tätningar: NBR
- Ljuddämpare: rostfritt stål AISI 316
- Låsring: rostfritt stål AISI 302
- Läpptätning: PU (NBR i storlek 1/4")
- Silikonfri, RoHS- och REACH-kompatibel
- Rekommenderade rör: PA11, PA12, PA6, polyuretan PU (98 Shore A)
- Användningsområden: pneumatiska system som drivs med filtrerad och smord tryckluft
Värdet i flödeskolumnen avser flödet från ingång till utgång (1→2), uppmätt vid 6 bar / ∆p 1 bar. Avluftningsflödet (2→3) är 660 Nl/min för 1/4", 1900 Nl/min för 3/8" och 2280 Nl/min för 1/2".
| Kod | För rör Ø (mm) | Portar (BSP) | Max. tryck (bar) | Flöde (l/min) | Förpackningsstorlek (KPL) |
|---|---|---|---|---|---|
| MRI2214 | - | G1/4 SK / R1/4 UK | 10 | 1050 | 1 |
| MRI2238 | - | G3/8 SK / R3/8 UK | 10 | 3000 | 1 |
| MRI2212 | - | G1/2 SK / R1/2 UK | 10 | 3420 | 1 |
| MRI220814 | 8 | R1/4 UK | 10 | 1050 | 1 |
| MRI221038 | 10 | R3/8 UK | 10 | 3000 | 1 |
| MRI221212 | 12 | R1/2 UK | 10 | 3420 | 1 |
