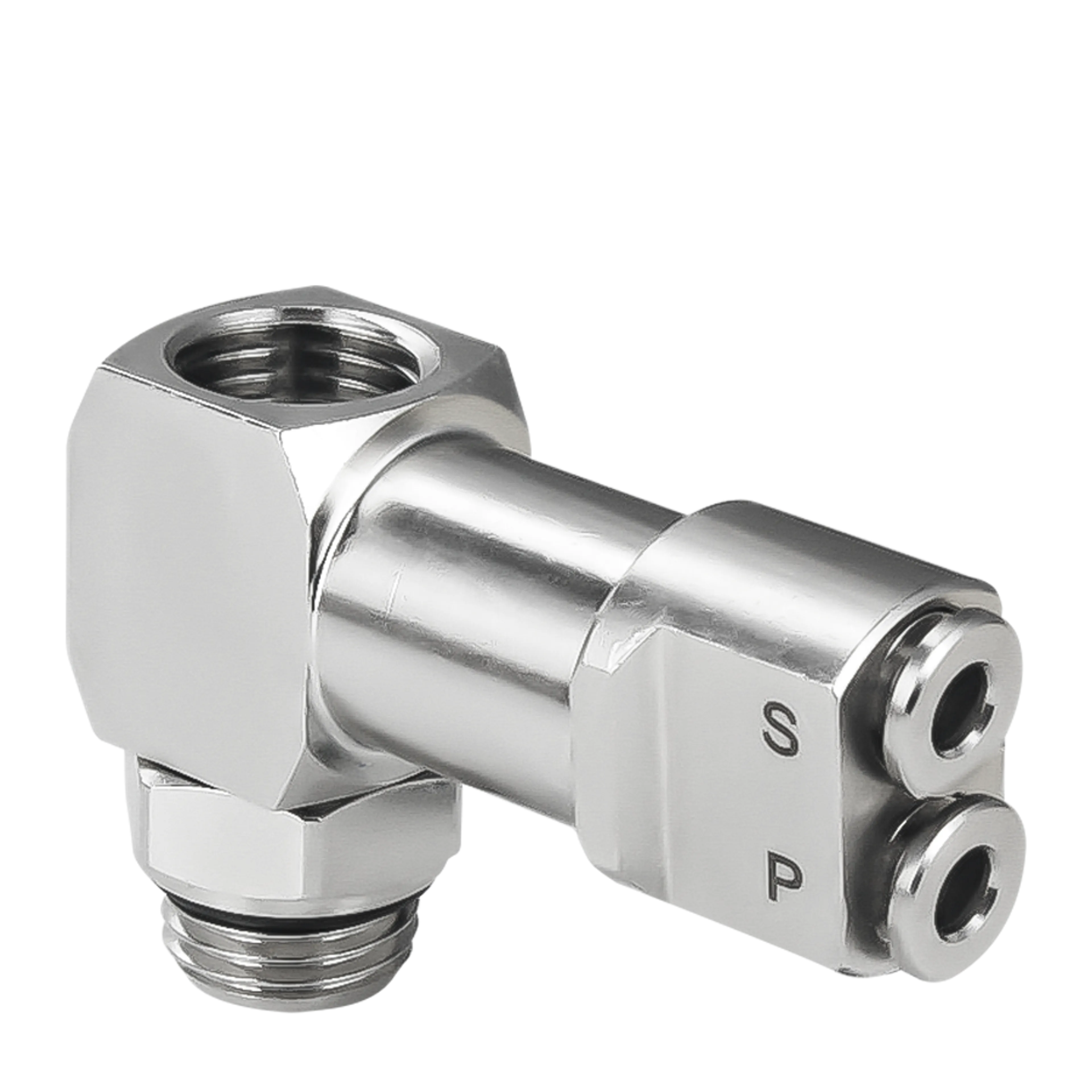

MRI52 - Tryckfallsgivare

Känner av tryckfall och avger då en pneumatisk styrsignal (S). Särskilt användbar som gränslägesgivare monterad i cylinderns port: när cylindern når fullt slag och mottrycket har försvunnit ur cylinderkammaren skickar givaren en styrsignal till riktningsventilen, som vänder cylinderns rörelse.

Den största fördelen är att cylinderns rörelse kan styras utan elektriska anslutningar eller sensorer. Funktionen förutsätter att cylindern alltid går fullt slag — mellanlägen är inte tillåtna.

• Maxtryck: 10 bar
• Temperaturområde: -20…+80 °C
• Hus: mässing UNI EN 12164 CW614N, förnicklad
• Tätningar: NBR-PU
• Signalanslutning: instickskoppling i MA-serien för Ø 4 mm slang
• Silikonfri, RoHS- och REACH-kompatibel
• Användningsområden: pneumatiksystem som drivs med filtrerad och smord tryckluft

Kopplingstrycket följer arbetstrycket: 3 bar → 0,3 bar, 4 bar → 0,5 bar, 5 bar → 0,65 bar, 6 bar → 0,9 bar, 7 bar → 1,0 bar, 8 bar → 1,2 bar, 9 bar → 1,4 bar, 10 bar → 1,6 bar.
