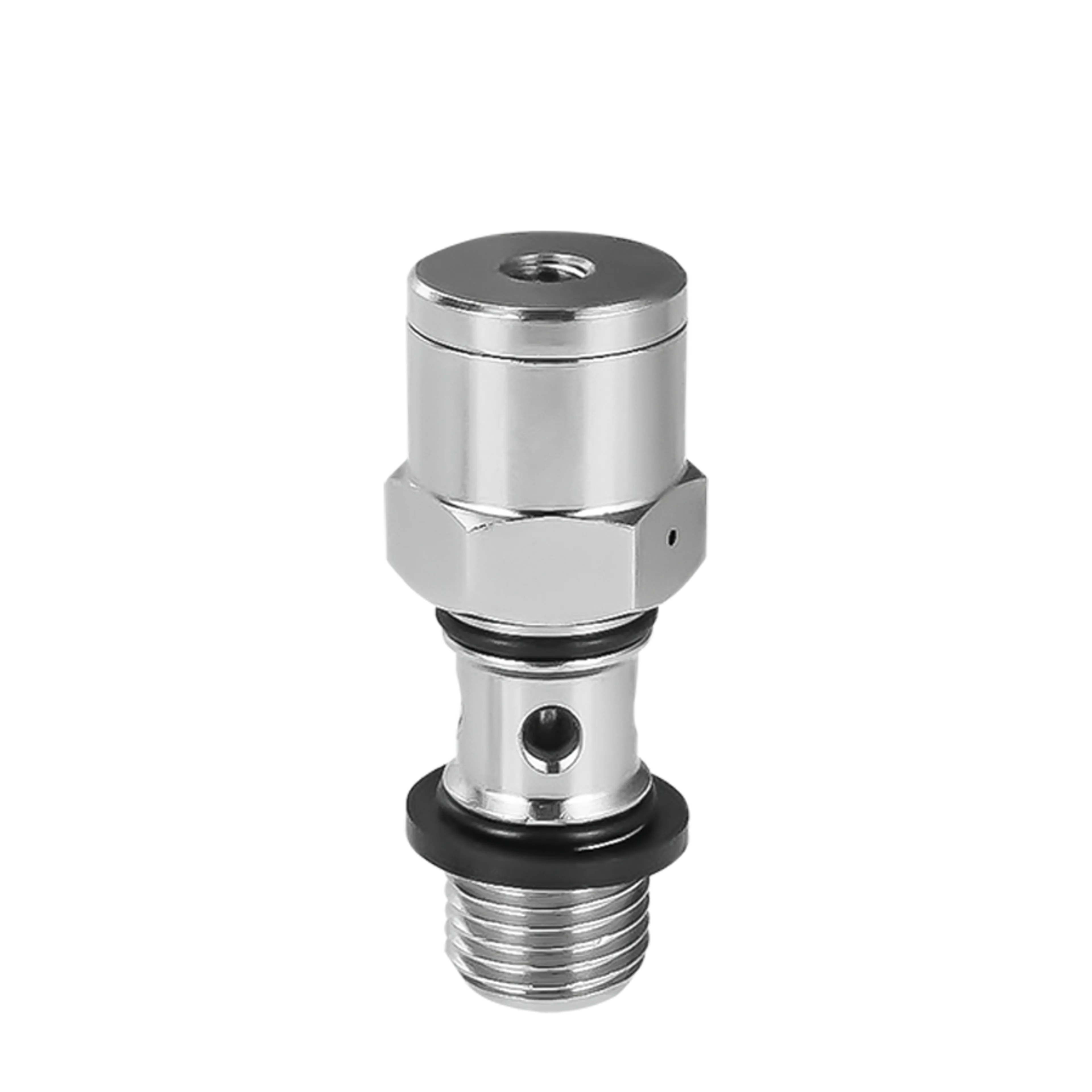

MRI45 - Slangbrottsventil
Pilotstyrd backventil som slangbrottsskydd för montering i cylinderporten (Cmatic MV 45)
Förhindrar att cylindern rör sig om styrtrycket plötsligt försvinner – till exempel vid slangbrott. När ventilerna monteras parvis i cylinderns båda portar stannar kolven omedelbart vid tryckbortfall och lasten hålls kvar på plats.
Med ett separat manöverdon kan kolvens rörelse återställas manuellt, vilket är användbart vid driftsättning av maskinen eller vid avbrott i tryckluftsförsörjningen. Manöverdonet säljs separat: 11000015-MA/RA för M5-styrport och 11000016-MA/RA för G1/8-styrport.
- Maxtryck: 10 bar
- Temperaturområde: -20…+80 °C
- Hus: mässing UNI EN 12164 CW614N, förnicklad
- Kolv: rostfritt stål AISI 304
- Fjäder: rostfritt stål AISI 302
- Tätningar: NBR-PU
- Bricka: PA6
- Silikonfri, RoHS- och REACH-kompatibel
- Användningsområde: pneumatiska system som drivs med filtrerad och smord tryckluft
Flödesvärdena är uppmätta vid 6 bar / ∆p 1 bar och gäller den enkelriktade U-versionen. Det erforderliga styrtrycket ökar med matningstrycket: ca 1,5 bar vid 2 bar matningstryck och ca 4 bar vid 10 bar matningstryck.
| Kod | Portar (BSP) | Styrport (M) | Max. tryck (bar) | Flöde (l/min) | Förpackningsstorlek (KPL) |
|---|---|---|---|---|---|
| MRI4518M05 | G1/8 | M5x0,8 | 10 | 170 | 1 |
| MRI4514M05 | G1/4 | M5x0,8 | 10 | 345 | 1 |
| MRI453818 | G3/8 | G1/8 | 10 | 700 | 1 |
| MRI451218 | G1/2 | G1/8 | 10 | 1050 | 1 |
