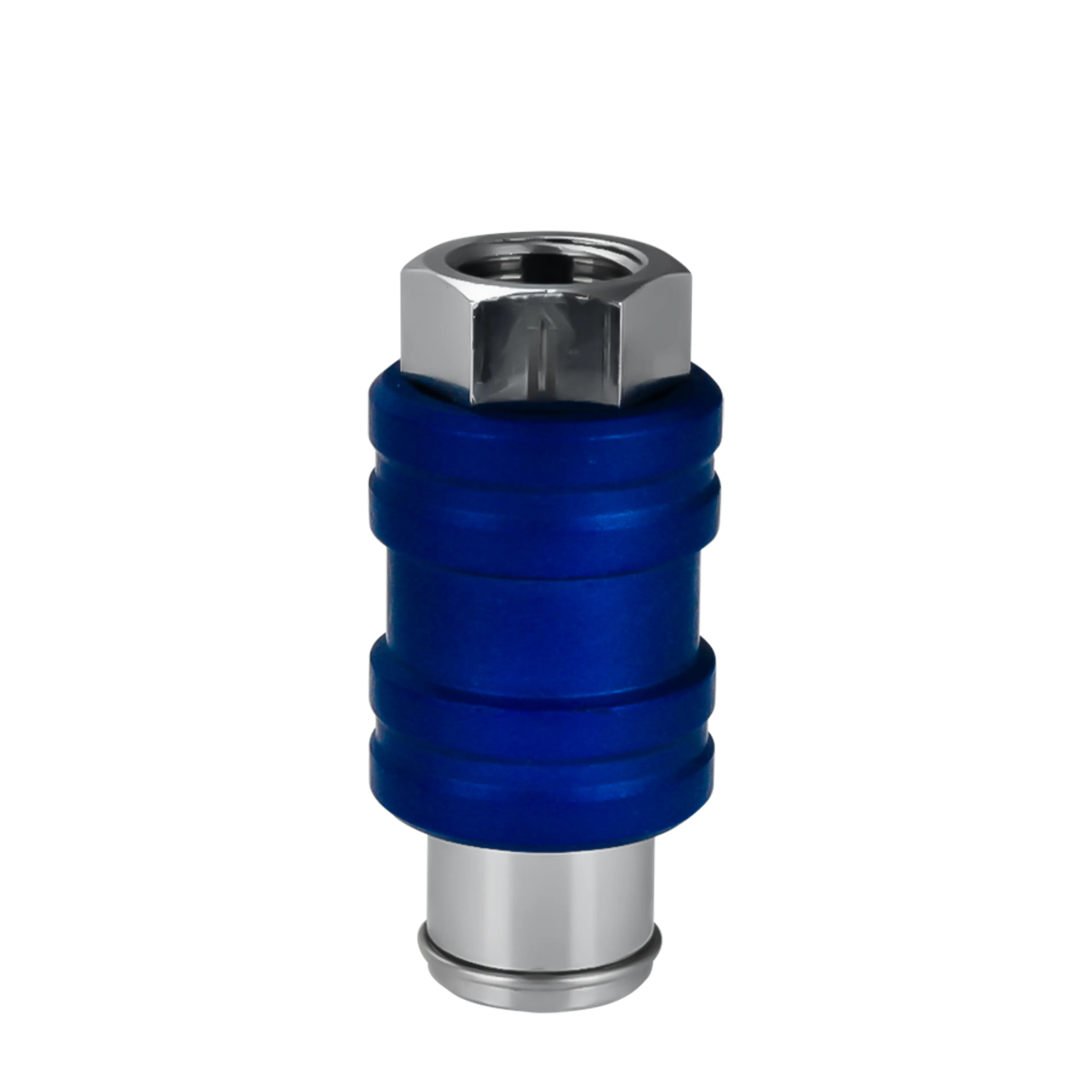

PC09 - Skjutventil för tryckluft
Manuell skjutventil för sektionering av tryckluftssystem. Avluftar sekundärsidan i stängt läge. Cmatic MV 26-serien.
- Manuell skjutventil för sektionering av tryckluftsledningar (ON/OFF)
- Läget väljs genom att skjuta hylsan: i öppet läge flödar luften i pilens riktning, i stängt läge bryts matningen och sekundärsidan avluftas
- Högsta arbetstryck 10 bar
- Arbetstemperatur −20…+80 °C
- Hus: mässing UNI EN 12164 CW614N, förkromad
- Hylsa: anodiserad aluminium Al6060
- Tätningar: NBR
- Invändig/invändig gänga R1/8–R1/2
- Silikonfri, uppfyller RoHS och REACH
- Användning: system som drivs med filtrerad och smord tryckluft
- Flöden angivna vid 6 bar tryck, Δp 1 bar
| Kod | Gängor (") | Flöde Nl/min | Ytterdiameter (mm) | L1 (mm) | Nyckelvidd (mm) | Förpackningsstorlek (KPL) |
|---|---|---|---|---|---|---|
| PC09-02 | 1/8" | 620 | 21 | 46 | 14 | 1 |
| PC09-04 | 1/4" | 920 | 24 | 51,2 | 17 | 1 |
| PC09-06 | 3/8" | 1520 | 31 | 58,9 | 22 | 1 |
| PC09-08 | 1/2" | 2720 | 34,7 | 72,5 | 26 | 1 |
