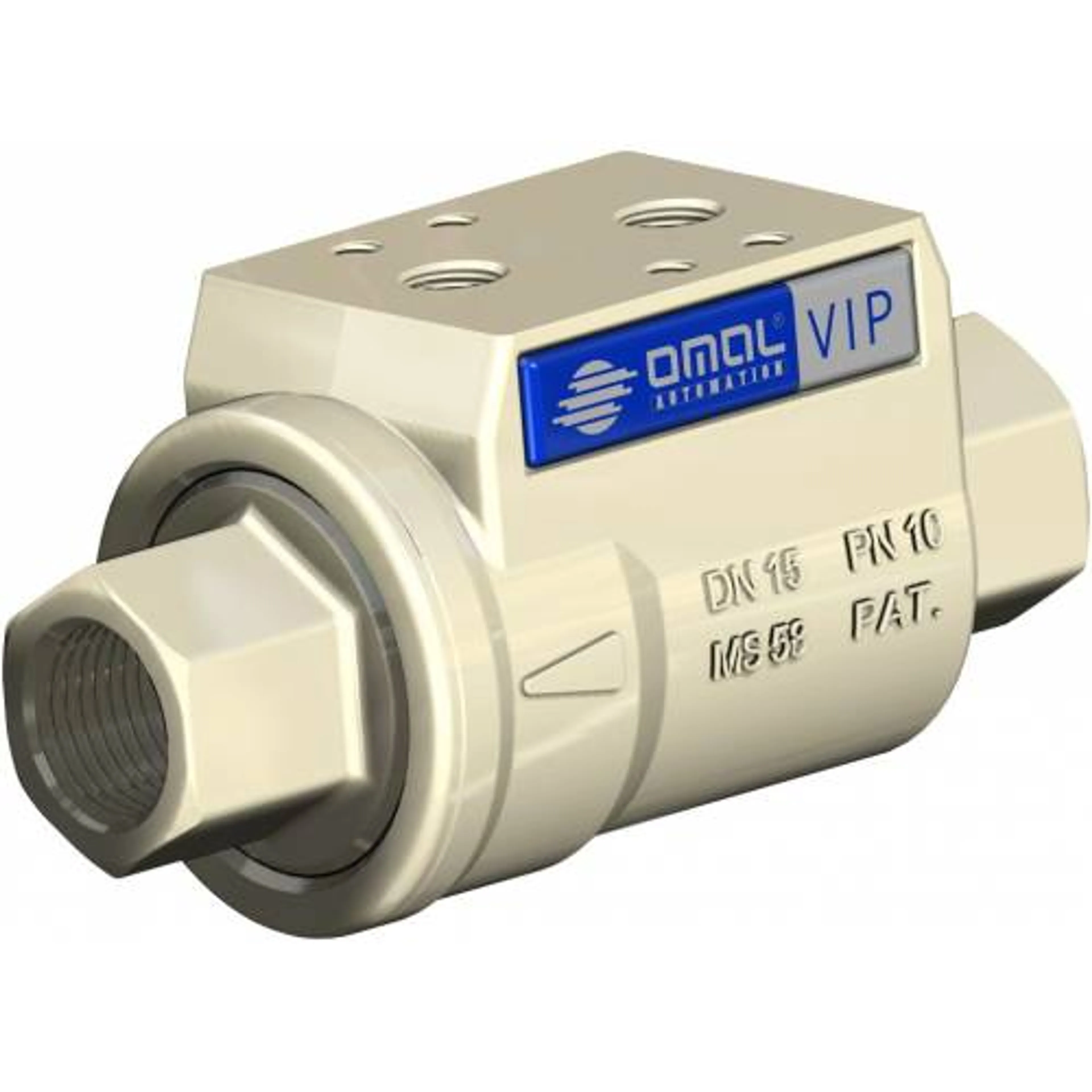

VC0E - Koaxialventil OMAL VIP, fjäderåterställd NC

OMAL VIP är en koaxialventil där stängningselementet rör sig i flödesriktningen inuti röret. Konstruktionen är självbalanserande: ledningstrycket strävar varken efter att öppna eller stänga ventilen, så manöverkraften är densamma inom hela tryckområdet. Flödesvägen är rak och fri, vilket gör ventilen tålig även mot smutsiga och slitande medier.

Dessa versioner är fjäderåterställda och normalt stängda (NC): vid tryckbortfall stänger fjädern ventilen. Ventilen lämpar sig för applikationer som kräver ett säkerhetsläge, där ledningen måste stängas automatiskt vid en störning.

Tekniska data

• Nominella storlekar DN10–DN50, anslutningar G3/8"–G2" (ISO 228)
• Max. medietryck 10 bar, PN10
• Styrtryck min. 4,2 bar – max. 8 bar (fjäderåterställd version; dubbelverkande min. 3 bar)
• Tätningar i EPDM, temperaturområde −20…+150 °C — observera att tryck-temperaturdiagrammet begränsar användning vid fulla 10 bar till cirka +80 °C
• Vakuumtäthet 97 % (ca 30 mbar absolut)
• Filtrerad styrluft, smörjning krävs inte; vid temperaturer under 0 °C ska torr luft användas
• Luftförbrukning per cykel: DN10 0,012 · DN15 0,017 · DN20 0,031 · DN25 0,040 · DN32 0,075 · DN40 0,109 · DN50 0,155 dm³
• NAMUR-gränssnitt för magnetventil som standard; gränslägesbrytare och lägesindikering finns som tillbehör

Kv-värdet är flödeskoefficienten i m³/h med vatten (15 °C) vid en tryckskillnad på 1 bar. Vid dimensionering bör man säkerställa att det beräknade tryckfallet ligger inom systemets tillåtna gräns vid fullt flöde.
