ATENA - Vinkelsätesventil OMAL, fjäderåtergång NC

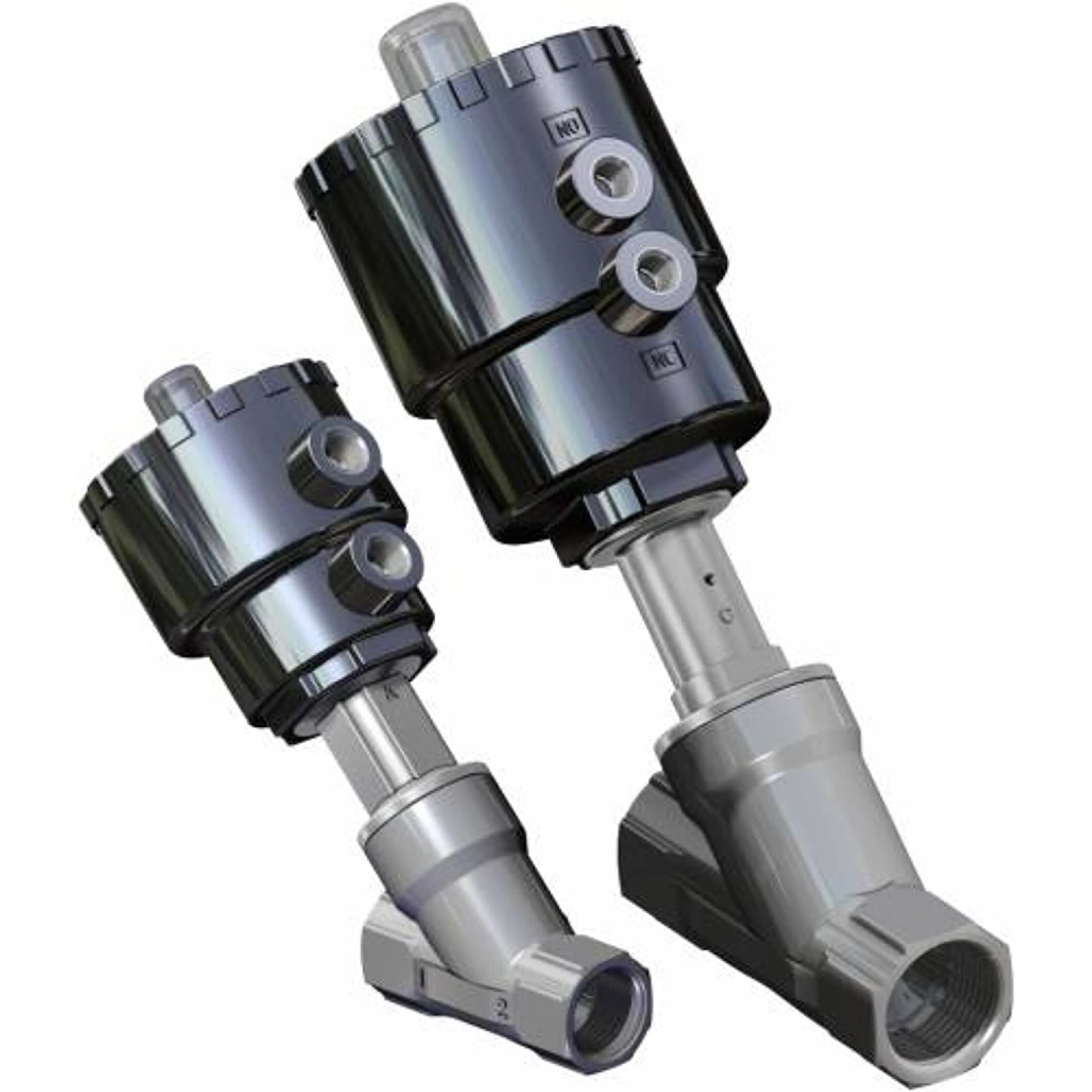

OMAL ATENA är en vinkelsätesventil med hus i rostfritt stål och kompakt Ø40-manöverhuvud. Det vinklade sätet ger en rak flödesväg, vilket gör att tryckfallet blir betydligt lägre än i en sätesventil med rakt säte. Versionerna har fjäderåtergång och är normalt stängda (NC) – om trycket försvinner stänger fjädern ventilen.

Dessa modeller är beställda med flödesriktning under käglan, vilket tillåter flöde i båda riktningarna (1↔2) och förhindrar vattenslag vid stängning.

Konstruktion

• Hus och hylsa i A351-CF8M (AISI 316), spindel och kägla i 316L
• Spindeltätningar i PTFE-CF, hustätning i grafit, kägeltätning i PTFE
• Chevrontätning (V-form): 5 tätningar under fjädern och 3 ovanför, förspända med fjäder – bibehåller tätheten även vid stora temperaturvariationer och efter tusentals cykler
• Cylinder i PA66 + GF30 %, kolv i PBT + GF20 %, gänginsatser i 303-stål
• Självcentrerande (pendlande) kägla

Tekniska data

• Gängor EN 10226-1 Rp (tidigare ISO 7/1); NPT på begäran
• Medietryck 0–16 bar, temperatur −10…+180 °C (ånga 180 °C: 0–10 bar)
• Styrtryck 4,2–10 bar, styrmedium tryckluft (smord eller torr), gas eller neutralt medium
• Omgivningstemperatur −10…+60 °C, max. viskositet 600 cSt
• Luftförbrukning med Ø40-huvud 0,031 dm³/cykel
• Montering i valfritt läge: vertikalt, horisontellt eller vinklat
• PED 2014/68/EU; ATEX (2014/34/EU) om detta anges separat vid beställning

Att tänka på vid val

Till Ø40-manöverhuvudet finns ingen NAMUR-platta (KBNJ0001), slagbegränsare eller nödhandmanövrering. Om du behöver en magnetventil monterad direkt på huvudet eller handmanövrering, välj ARES-versionen med Ø50- eller Ø63-huvud i samma DN15-storlek.

Reservdelar: käglesats KGJP1303 (båda storlekarna), manöverhuvudsats J4SPG14R3 (3/8") och J4SPG14R4 (1/2").
