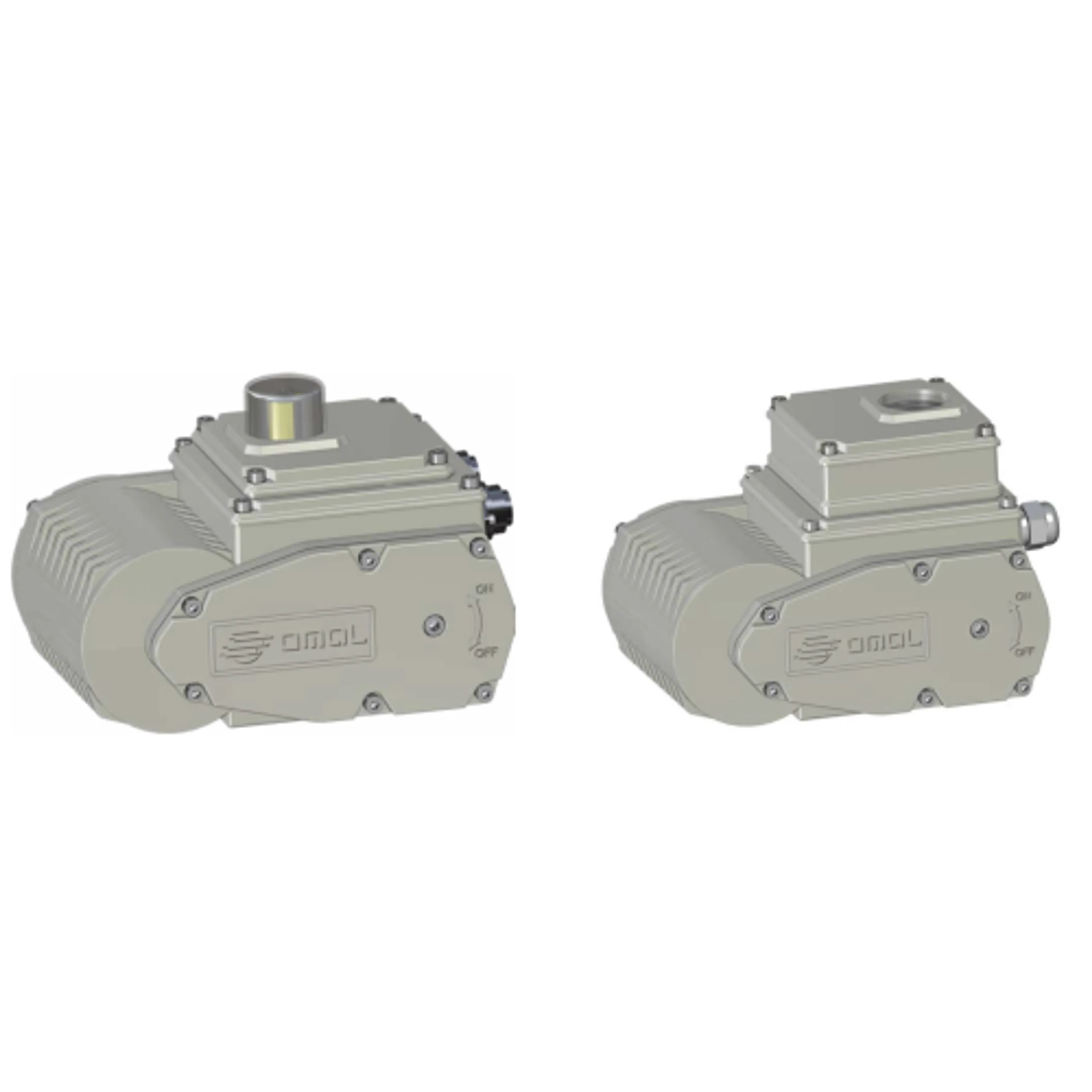

Ställdon OMAL EA elektriskt on/off

Elektriska ställdon i OMAL EA-serien är avsedda för on/off-styrning av kul- och spjällventiler där tryckluft inte finns tillgänglig. Ställdonet monteras på ventilen med en fläns enligt ISO 5211, och läget kan avläsas på en extern graderad lägesindikator utan att kapslingen behöver öppnas.

Egenskaper

• Funktion: elektrisk on/off (tvålägesfunktion)
• Vridmomentområde: 35–240 Nm nominellt, toppvridmoment 45–280 Nm
• Matningsspänning: 24 VAC/DC ±10 %
• Vridvinkel: 90° nominellt, justerbar 20°–95°
• Inställning: steglös, med självlåsande kammar och elektromekaniska gränslägesbrytare
• Kapslingsklass: IP67 enligt EN 60529
• Arbetstemperatur: −25…+60 °C (förvaring −40…+90 °C)
• Driftsätt: S3 ED 50 % enligt CEI 60043
• Ljudnivå: under 70 dB(A)

Konstruktion och utrustning

• Nödmanövrering — anslutning för handspak, insexnyckel ingår i leveransen
• Extern graderad lägesindikator
• Värmeelement som standard — förhindrar kondens i kapslingen
• Motor med inbyggt självåterställande termiskt skydd
• Motorns isolationsklass F (155 °C)
• Kullagrad rotor
• Två SPDT-hjälpgränslägesbrytare, kammarna justerbara över hela rörelseområdet
• IP67-kontakter finns även förkablade på begäran

Material

• Hus, växelhuslock, lock för elutrymmet och kopplingslådans lock: aluminium
• Lägesindikator: PMMA
• Kontakt: PA6 / PBT
• Spakanslutning: stål
• Honaxel och spak: rostfritt stål

Direktiv

• Lågspänningsdirektivet 2014/35/EU
• EMC-direktivet 2014/30/EG

Observera matningsspänningen. Dessa koder avser 24 VAC/DC-versionen. Serien finns även i versionerna 230 VAC, 115 VAC och 24 VDC samt med kapslingsklass IP68 — IP68-versionen har andra mått och annan vikt och kan därför inte användas som direkt ersättning.

Omställningstid vid aktuell spänning och belastning framgår av funktionskurvorna i katalogen. Pneumatiska alternativ för samma användning är dubbelverkande AGO DAN och fjäderåtergående AGO SRN.
