Ställdon OMAL AGO SRN med fjäderåtergång

De pneumatiska ställdonen med fjäderåtergång i OMAL AGO SRN-serien är avsedda för automatisering av kul- och vridspjällventiler i applikationer där ventilen måste gå till ett bestämt säkerhetsläge vid bortfall av tryck eller styrsignal. Tryckluften öppnar ställdonet och spänner samtidigt fjädrarna. När trycket släpps återför fjädrarna ställdonet till utgångsläget.

Egenskaper

• Funktion: enkelverkande, fjäderåtergång (SRN). Fail close som standard — fjädern stänger
• Vridmomentområde: 15–480 Nm (luft 5,6 bar)
• Vridvinkel: 92° (-1°, +91°), justerbar med ändlägesskruvar
• Arbetstryck: 5,6 bar nominellt, max 8,4 bar
• Temperatur: -20…+80 °C (specialutföranden -50…+60 °C och -20…+150 °C)
• Medium: filtrerad torr tryckluft, smörjning krävs inte
• Funktionssäkerhet: SIL-certifierad enligt EN 61508, upp till SIL 3

Avläsning av vridmoment — läs fjäderkolumnen

Ventilen dimensioneras efter fjäderns vridmoment, inte efter luftens vridmoment. Fjädern står för den kraft som stänger ventilen i ett nödläge, och den är lägre än luftens vridmoment.

Momenten förändras i motsatta riktningar under rörelsen: luftens vridmoment minskar när fjädern spänns, medan fjäderns vridmoment ökar mot stängt läge. SRN120 ger till exempel 120 → 80 Nm med luft och 80 → 120 Nm med fjäder. Fjäderns största moment infaller alltså vid stängningsögonblicket, då ventilen behöver det som mest.

Ett högre tryck ger inte större kraft i säkerhetsläget. Tabellens kolumn för 6 bar gäller endast luftens vridmoment. Fjäderns vridmoment bestäms av fjäderpaketet och ändras inte med matningstrycket. Om applikationen kräver ett större stängningsmoment väljer man en större storlek — inte ett högre tryck.

Fjäderpaketet väljs efter arbetstrycket. Tabellvärdena avser den nominella konfigurationen för 5,6 bar. Luft/fjäder-kombinationer för andra arbetstryck samt fullständiga vridmomentkurvor finns i katalogen.

Anslutningar

• Ventilanslutning: ISO 5211-fläns F03–F12, enligt EN 15714-3
• NAMUR: NAMUR-anslutning för magnetventil integrerad i huset — ingen separat adapterplatta behövs
• Tryckluftsanslutning: G1/8" eller G1/4" beroende på storlek

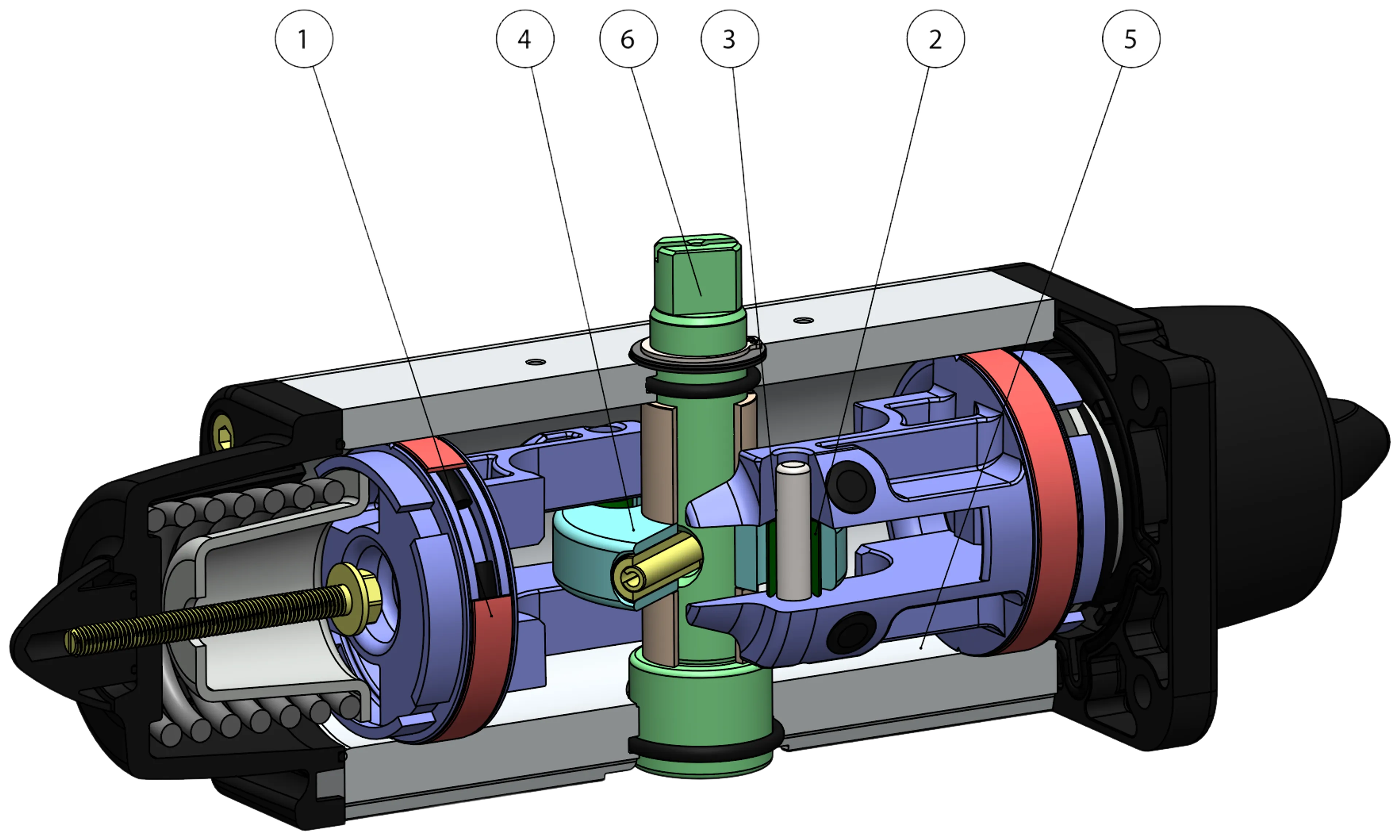

Konstruktion

• Cylinder, kolv och gavlar: aluminiumlegering
• Axel: rostfritt stål
• Scotch yoke, bussningar, hylsor och fjädrar: stållegering
• Dynamiska tätningar: polyuretan; O-ringar NBR; axeltätningar FKM
• Kolvens glidytor: PTFE-kolgrafit

Explosionsskydd

ATEX-utförande enligt direktiv 2014/34/EU. ATEX-utförandet beställs genom att lägga till YX i slutet av koden.

Ett dubbelverkande utförande i samma serie finns som DAN-modell. Observera att SRN480 har en axel på 36 mm medan den dubbelverkande DAN480 har 27 mm — fjäderpaketet kräver en kraftigare axel, så monteringssatsen är inte densamma.
