Ställdon OMAL AGO DAN

De dubbelverkande pneumatiska ställdonen i serien OMAL AGO DAN är avsedda för automatisering av kul- och vridspjällventiler samt spjäll. Scotch yoke-mekanismen omvandlar kolvens linjära rörelse till en vridrörelse utan kuggar. Därför är vridmomentet som störst i början och slutet av rörelsen — precis där ventilen kräver mest kraft.

Egenskaper

• Funktion: dubbelverkande (DA/DAN) — tryckluften driver ställdonet i båda riktningarna
• Vridmomentområde: 7,5–1028 Nm (6 bar)
• Vridvinkel: 92° (-1°, +91°), justerbar med ändlägesskruvar
• Arbetstryck: 5,6 bar nominellt, max 8,4 bar
• Temperatur: -20…+80 °C (specialversioner -50…+60 °C och -20…+150 °C)
• Medium: filtrerad torr tryckluft, smörjning krävs inte
• Funktionssäkerhet: SIL-certifierad enligt EN 61508, upp till SIL 3

Så läser du vridmomentet

Vridmomentvärdena i varianttabellen anges vid 6 bar matningstryck i början av rörelsen (0°). Det är det brytmoment som ventilen dimensioneras efter.

Observera att siffran i koden avser vridmomentet vid 5,6 bar — DAN480 ger till exempel 480 Nm vid 5,6 bar och 514 Nm vid 6 bar. Det är ingen motsägelse, utan två olika referenstryck.

Hos ett dubbelverkande ställdon är vridmomentet inte konstant under hela rörelsen. Det är störst i början, ungefär hälften vid 50° och ökar sedan igen mot slutet. DAN480 ger till exempel 514 / 257 / 386 Nm vid 0° / 50° / 90° och 6 bar. Tänk på detta vid vridspjällventiler, där det största motståndet ofta uppstår mitt i rörelsen. Fullständiga vridmomentkurvor för alla tryck från 3 till 8 bar finns i katalogen.

Anslutningar

• Ventilanslutning: ISO 5211-fläns F03–F12, enligt EN 15714-3
• NAMUR: på storlekar större än DAN15 är NAMUR-anslutningen för magnetventilen integrerad i huset — ingen separat adapterplatta behövs
• Tryckluftsanslutning: G1/8" eller G1/4" beroende på storlek

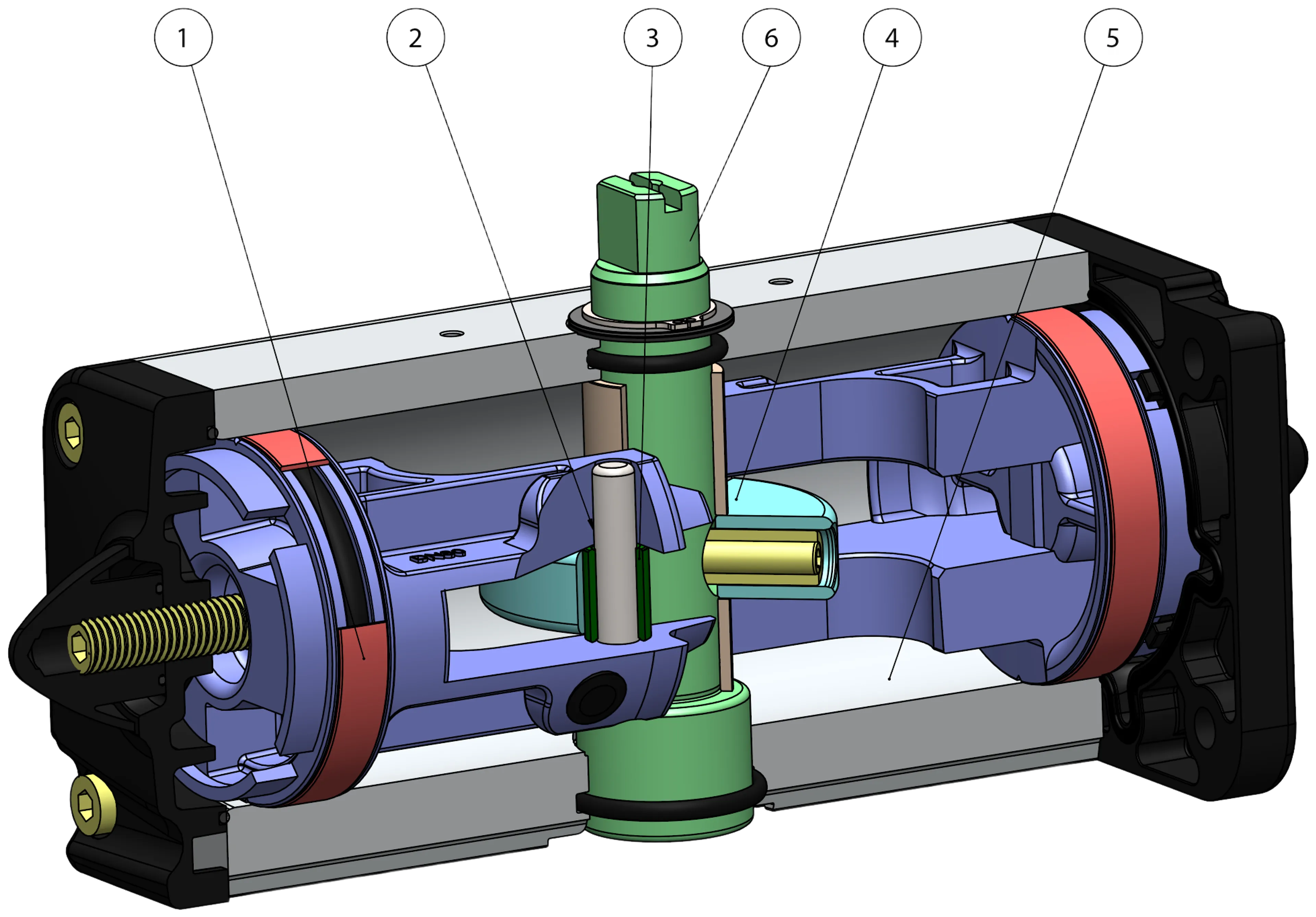

Konstruktion

• Cylinder, kolv och gavlar: aluminiumlegering
• Axel: rostfritt stål
• Scotch yoke, bussningar och hylsor: stållegering, hårdhet över 50 HRC
• Dynamiska tätningar: polyuretan; O-ringar NBR; axeltätningar FKM
• Kolvens glidytor: PTFE-kolgrafit

Fördelar jämfört med kuggstångskonstruktion

• Mindre storlek vid samma vridmoment
• Cirka 30 % lättare (kg/Nm)
• Cirka 40 % lägre luftförbrukning (cm³/Nm) i dubbelverkande utförande

Explosionsskydd

ATEX-version enligt direktiv 2014/34/EU. Du beställer ATEX-versionen genom att lägga till YX i slutet av koden.

En version med fjäderåtergång i samma serie finns som modell SRN.
