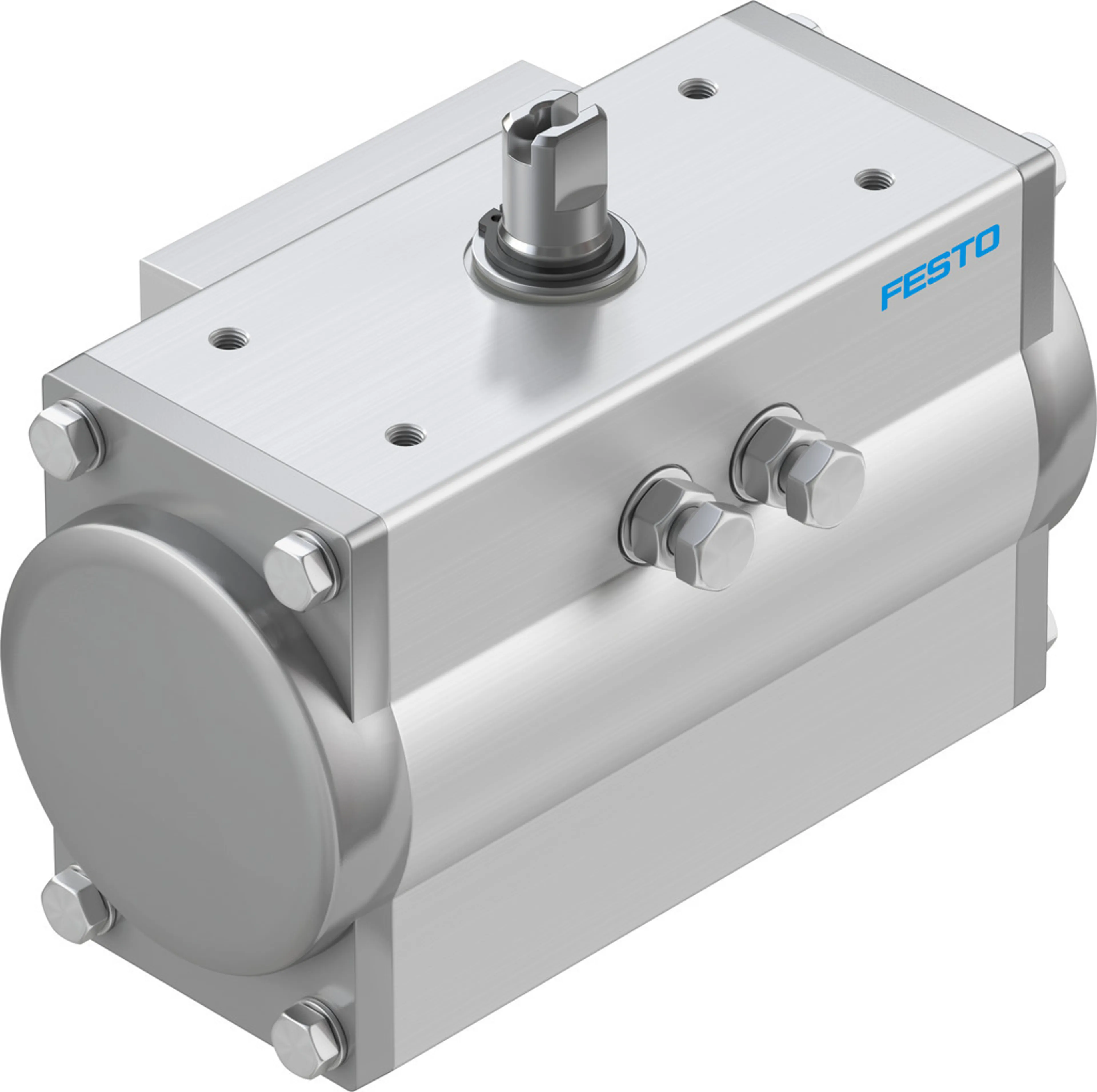

Ställdon Festo DFPD

De pneumatiska kvartsvarvsställdonen i Festo DFPD-serien är avsedda för automatisering av vridspjällventiler, kulventiler och luftspjäll. Konstruktionen med kuggstång och kugghjul ger ett jämnt vridmoment över hela vridområdet på 90°. Den modulära uppbyggnaden möjliggör olika fjäderkonfigurationer för olika tillämpningar.

Egenskaper

• Funktionssätt: finns som dubbelverkande (RD) och som enkelverkande med fjäderretur (RS) – i utförandet med fjäderretur för fjädern ställdonet till säkerhetsläget vid tryckbortfall
• Vridvinkel: 90°
• Konstruktion: kuggstång och kugghjul, jämnt vridmoment över hela rörelseområdet
• Arbetstryck: 2–8 bar (nominellt tryck 6 bar)
• Omgivningstemperatur: –20…+80 °C
• Funktionssäkerhet: SIL 2 (Low Demand), i redundant utförande upp till SIL 3

Anslutningar

• Ventilanslutning: NAMUR VDI/VDE 3845 – för montering av magnetventiler, lägesgivare och lägesställare
• Processventilanslutning: ISO 5211-fläns (F03–F10) och axelanslutning (T9–T22)
• Tryckluftsanslutning: G 1/8" eller G 1/4" beroende på storlek

Explosionsskydd

• ATEX/UKEX: zon 1, 2, 21, 22
• II 2G Ex h IIC T4 Gb X / II 2D Ex h IIIC T105 °C Db X

Material

• Hus och lock: anodiserad/belagd aluminium
• Axel: förnicklat stål
• Tätningar: NBR

Finns i flera storlekar (DFPD-10 … DFPD-240) med olika vridmoment. Exakta tekniska värden för respektive storlek finns i varianttabellen och i databladet för varje variant.
