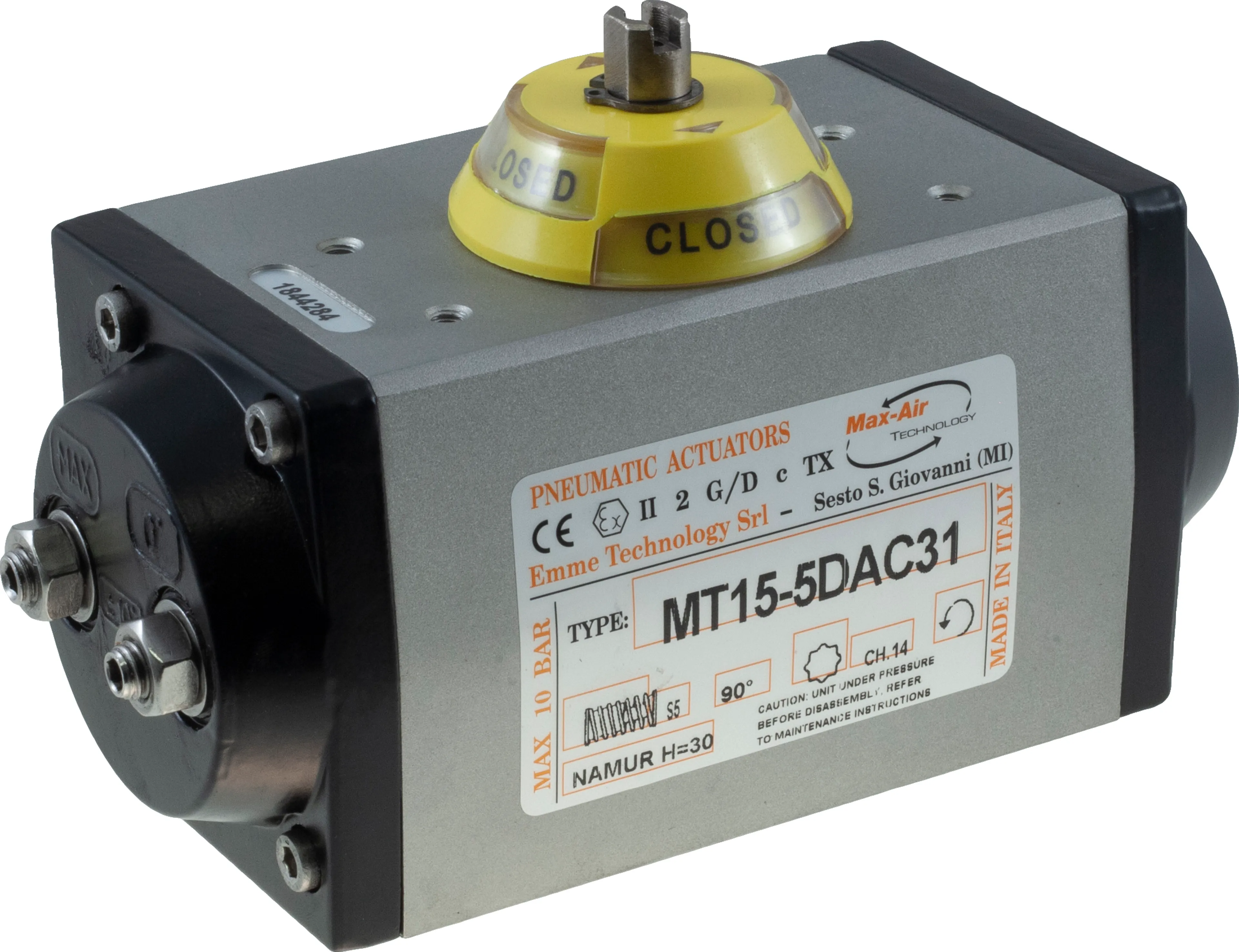

MT-DA - Dubbelverkande pneumatiskt ställdon
Max-Air dubbelverkande tryckluftsdrivet ställdon för industriventiler.
- Arbetstryck 2-10bar
- Vridvinkel 90 grader som standard. Från storlek MT15 och uppåt kan den justeras +-10 grader.
- Anslutningsmått enligt Namur VDI/VDE 3845 och ISO 5211. Passar alla vanliga ventiler, gränslägesbrytare och lägesställare
- Kuggstång och drev (rack and pinion)
- Gavlar av pressgjuten aluminium
- Hus av anodiserad aluminium med god korrosionsbeständighet. Även andra ytbehandlings- och materialalternativ finns.
- Atex-klassat II 2 G/D e TX
- Stjärnformad (dubbel fyrkant) axeltapp som standard, kan även levereras med andra axeltyper
- Öppen/stängd-indikator som standard
- Bultar och skruvar i rostfritt stål som standard
- Livstidssmort
- Varje ställdon provas på fabriken
| Kod | Vridmoment @ 6bar (Nm) | Fäste | Axel Ø (mm) | Yttermått L (mm) | Förpackningsstorlek (KPL) | 3D |
|---|---|---|---|---|---|---|
| 31-MT03DA | 8 | F03 | 9 | 112 | 1 | |
| 31-MT05DA | 15 | F03/F05 | 11 | 119 | 1 | |
| 31-MT07DA | 25 | F03/F05 | 11 | 168 | 1 | |
| 31-MT15DA | 33 | F05/F07 | 14 | 175 | 1 | |
| 31-MT17DA | 44 | F05/F07 | 14 | 207 | 1 | |
| 31-MT20DA | 60 | F05/F07 | 17 | 187 | 1 | |
| 31-MT25DA | 91 | F05/F07 | 17 | 249 | 1 | |
| 31-MT30DA | 121 | F05/F07 | 17 | 240 | 1 | |
| 31-MT35DA | 193 | F07/F10 | 22 | 261 | 1 | |
| 31-MT40DA | 242 | F07/F10 | 22 | 305 | 1 | |
| 31-MT45DA | 377 | F07/F10 | 22 | 367 | 1 | |
| 31-MT50DA | 544 | F10/F12 | 27 | 382 | 1 | |
| 31-MT55DA | 725 | F10/F12 | 27 | 438 | 1 | |
| 31-MT60DA | 1099 | F10/F12 | 36 | 467 | 1 | |
| 31-MT65DA | 1450 | F10/F12 | 36 | 526 | 1 | |
| 31-MT70DA | 2838 | F16 | 46 | 662 | 1 | |
| 31-MT75DA | 3805 | F16 | 46 | 758 | 1 |
