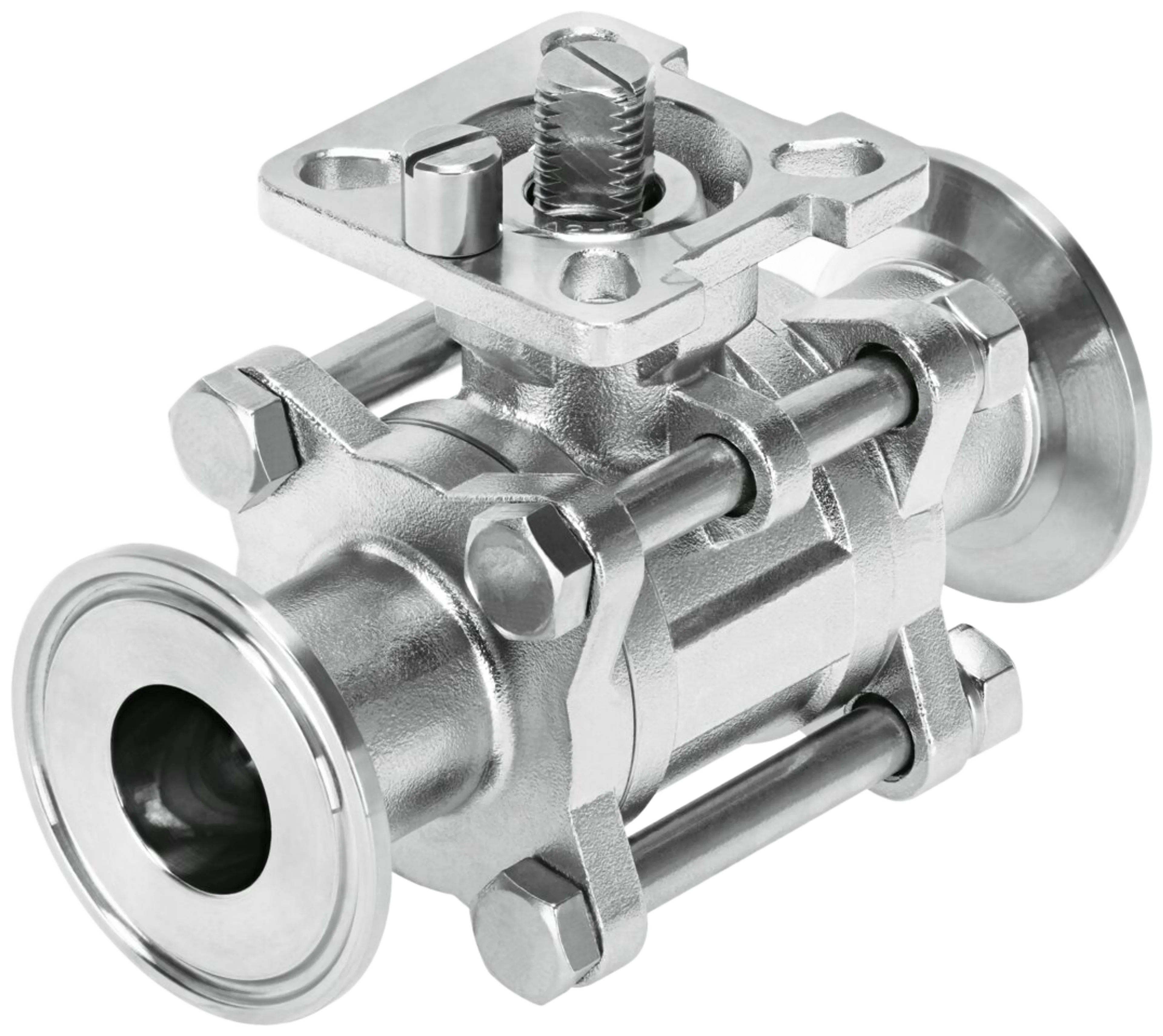

Kulventil Festo VZBD ASME Clamp

Kulventil Festo VZBD ASME Clamp
Uppgifter i korthet

Festo VZBD kulventiler med clampanslutning enligt ASME-BPE och ställdonsanslutning enligt ISO 5211. Hus i gjutet rostfritt stål 1.4409, PN 16, −20…+200 °C.

Kulventiler i Festo VZBD-serien för hygieniska processlinjer. Clampanslutningen är snabb att demontera och rengöra. Ställdonsanslutningen enligt ISO 5211 gör att ett pneumatiskt eller elektriskt ställdon kan monteras direkt på ventilen.

Tekniska data

  • Anslutning: clamp enligt ASME-BPE (ingen gänganslutning)
  • Nominellt tryck: PN 16
  • Medietemperatur: −20…+200 °C
  • Hus och kula: gjutet rostfritt stål 1.4409 (316L)
  • Spindel: höglegerat rostfritt stål 1.4401
  • Sätestätning: modifierad PTFE
  • Tätningar: fluorgummi (FKM)
  • Ställdonsanslutning: ISO 5211
  • RoHS-kompatibel

Ställdon säljs separat.

Observera: storlekarna anges som nominell storlek (DN 15 / DN 20 / DN 25). Clampanslutningen saknar tumgänga, så ventilen kan inte skruvas fast i gängade rör utan adapter.

KodTillverkarens typNominell storlek (DN)Kv m3/hFästeFörpackningsstorlek (KPL)
FE-4795666VZBD-1/2-S1-16-T-2-F0304-V14V14DN 1513ISO 5211 F03/F041
FE-4795667VZBD-3/4-S1-16-T-2-F0304-V14V14DN 2036ISO 5211 F03/F041
FE-4795668VZBD-1-S1-16-T-2-F0405-V14V14DN 2574ISO 5211 F04/F051
