Festo monteringssats för ställdon DARQ
Festo DARQ monteringssats för montering av kvartsvarvsställdon på ventil (ISO 5211 / NAMUR VDI/VDE 3845).
8084186 datablad (monteringssats F03/F03 9/9)- 8084188 datablad (monteringssats F04/F04 11/11)
- 8084189 datablad (monteringssats F05/F03 14U/9S)
- 8084190 datablad (monteringssats F05/F04 14U/11S)
- 8084191 datablad (monteringssats F05/F05 14U/14S)
- 8084192 datablad (monteringssats F07/F04 17U/11S)
- 8132814 datablad (monteringssats F07/F03 17U/9S)
- 8084193 datablad (monteringssats F07/F05 17U/14S)
- 8084194 datablad (monteringssats F07/F07 17U/14S)

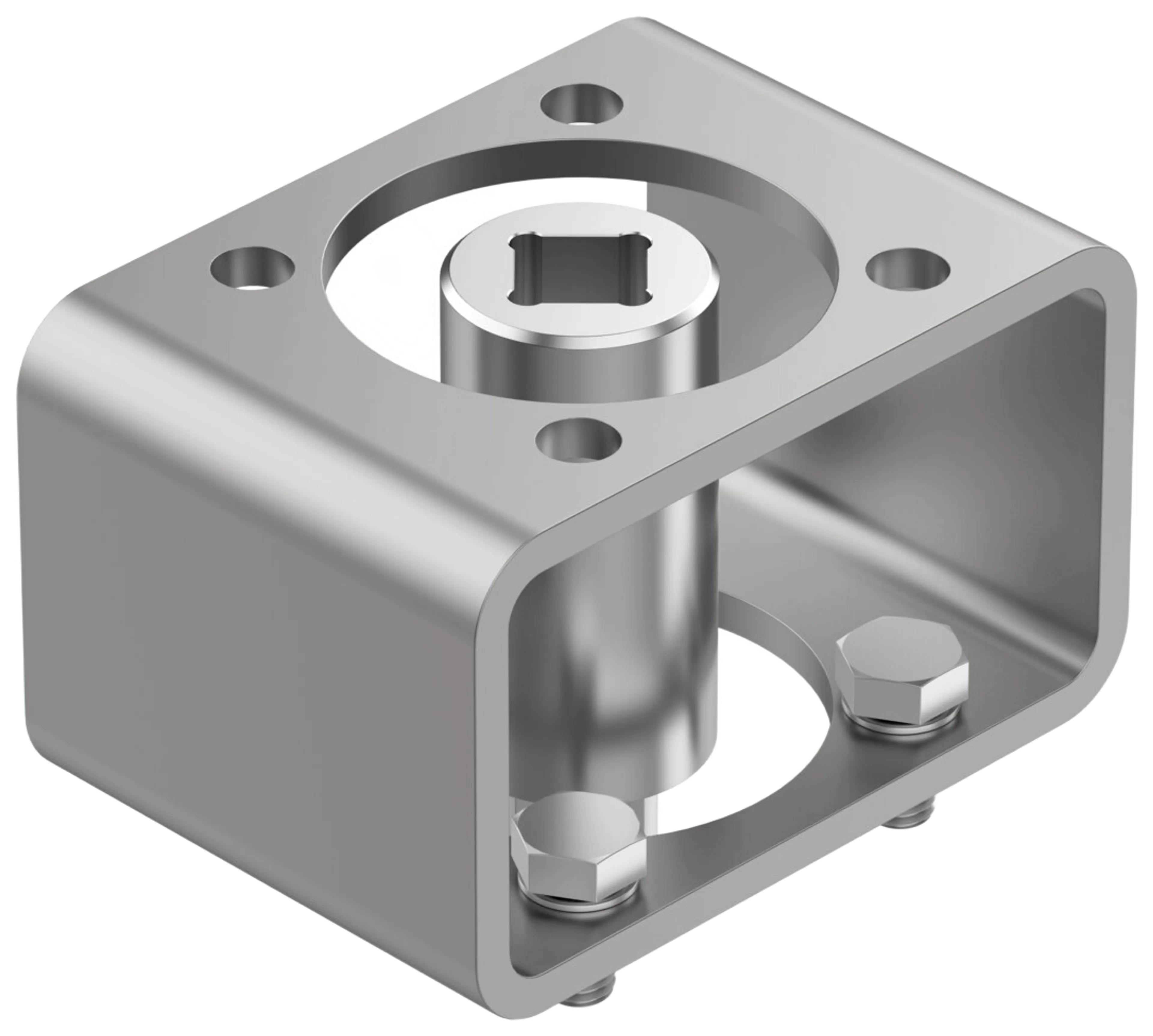

Med monteringssatsen Festo DARQ kopplar du ett kvartsvarvsställdon (t.ex. Festo DFPD) till en processventil. Satsen innehåller en adapterfläns och en axelkoppling som anpassar ställdonets ISO 5211-fläns och axelanslutning till ventilens motsvarande mått.
- Anpassning mellan ställdon och ventil
- Flänsmönster ISO 5211 (F03–F07)
- Axelkoppling för olika axelstorlekar (9–17 mm)
- Beteckning i koden: Fxx/Fxx = fläns ställdon/ventil, nnU/nnS = axel ställdon (U) / ventil (S)
Välj monteringssats efter ställdonets och ventilens fläns- och axelstorlek i tabellen nedan.
| Kod | Anslutningsfläns | Axel | Förpackningsstorlek (KPL) |
|---|---|---|---|
| FE-8084186 | F03/F03 | 9mm/9mm | 1 |
| FE-8084188 | F04/F04 | 11mm/11mm | 1 |
| FE-8084189 | F05/F03 | 14mm/9mm | 1 |
| FE-8084190 | F05/F04 | 14mm/11mm | 1 |
| FE-8084191 | F05/F05 | 14mm/14mm | 1 |
| FE-8084192 | F07/F04 | 17mm/11mm | 1 |
| FE-8132814 | F07/F03 | 17mm/9mm | 1 |
| FE-8084193 | F07/F05 | 17mm/14mm | 1 |
| FE-8084194 | F07/F07 | 17mm/14mm | 1 |
