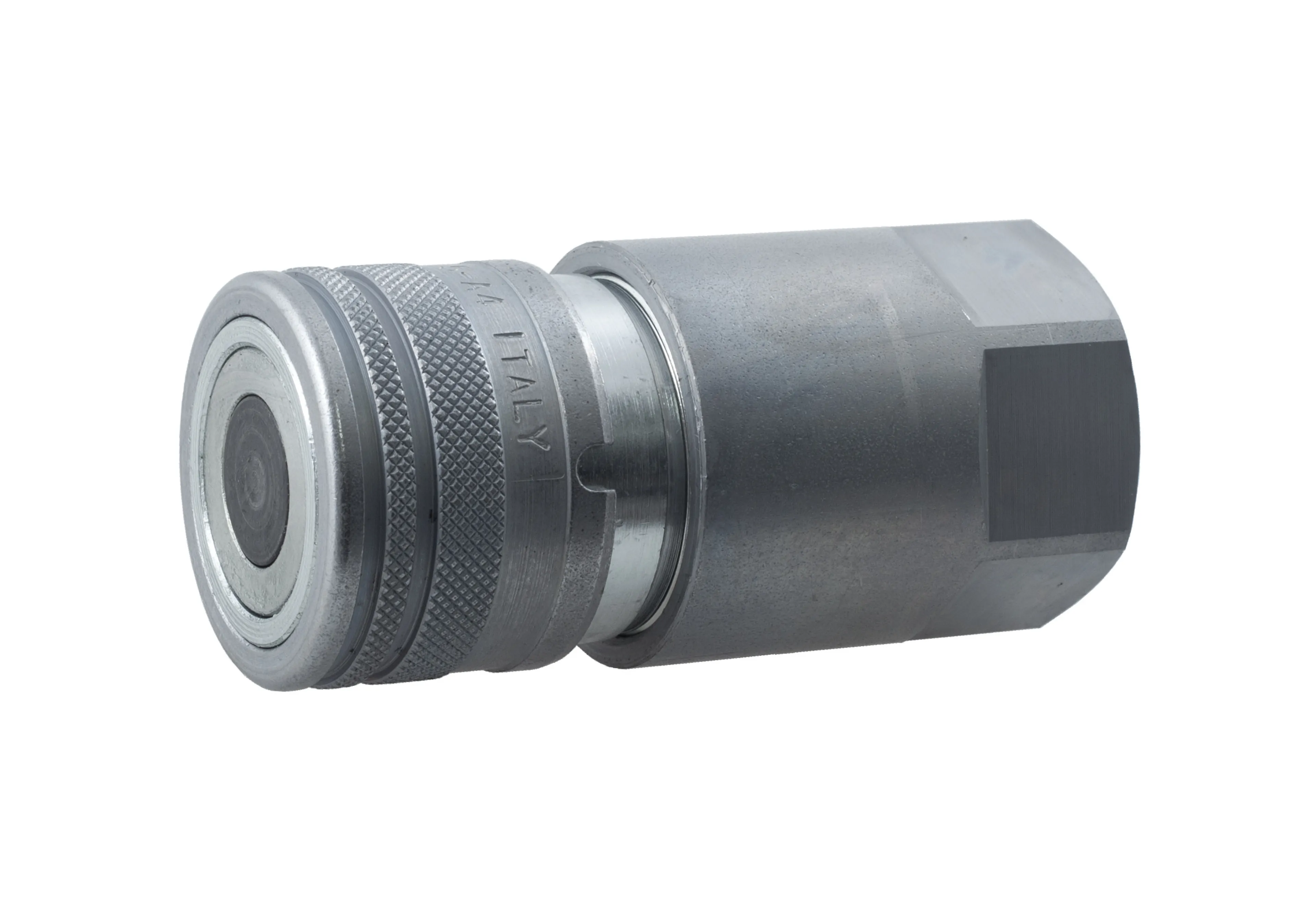

DNP Flat Face-snabbkopplingshona

Uppgifter i korthet

Planpackande, så kallad droppfri snabbkoppling. Den planpackande snabbkopplingen kan kopplas med en hand och är lätt att hålla ren.

Flat face-snabbkoppling i stål enligt ISO 16028 – HTMA (DN13)
Kopplingar i DNP PLT4-serien
Större storlekar lagerförs som kopplingar i DNP PLT1-serien, produktkod: FNPLT171-
Syrafasta versioner i AISI316 finns som kopplingar i DNP PLTX-serien, produktkod: FNPLTX71-
Produkten kan användas med hanar med tryckavlastning, som har VD i slutet av produktkoden, t.ex. FN72-08VD

Kod	Gänga	DN/ISO	Max. arbetstryck (bar)	Max. flöde kontinuerligt/tillfälligt (l/min)	Hankopplingens ytter-Ø (mm)	Förpackningsstorlek (KPL)
FN71-04D	G1/4" SK	6,3	400	12/24	16,1	1
FN71-06D	G3/8" SK	10	350	23/46	19,7	1
FN71-06-L12D	L12 putkitartunta	10	350	23/46	19,7	1
FN71-06-L15D	L15 putkitartunta	10	350	23/46	19,7	1
FN71-08D	G1/2" SK	10	350	23/46	19,7	1
FN71-08ND	NPT1/2" SK	10	350	23/46	19,7	1
FN71-12-08D	G1/2" SK	12,5	350	45/90	24,6	1
FN71-12D	G3/4" SK	12,5	350	45/90	24,6	1
FN71-12ND	NPT3/4"SK	12,5	350	45/90	24,6	1
FN71-14-12D	G3/4" SK	16	350	74/150	27,0	1
FN71-16-12D	G3/4" SK	19	350	100/200	30,0	1
FN71-16-12ND	NPT3/4" SK	19	350	100/200	30,0	1
FN71-16D	G1" SK	19	350	100/200	30,0	1
