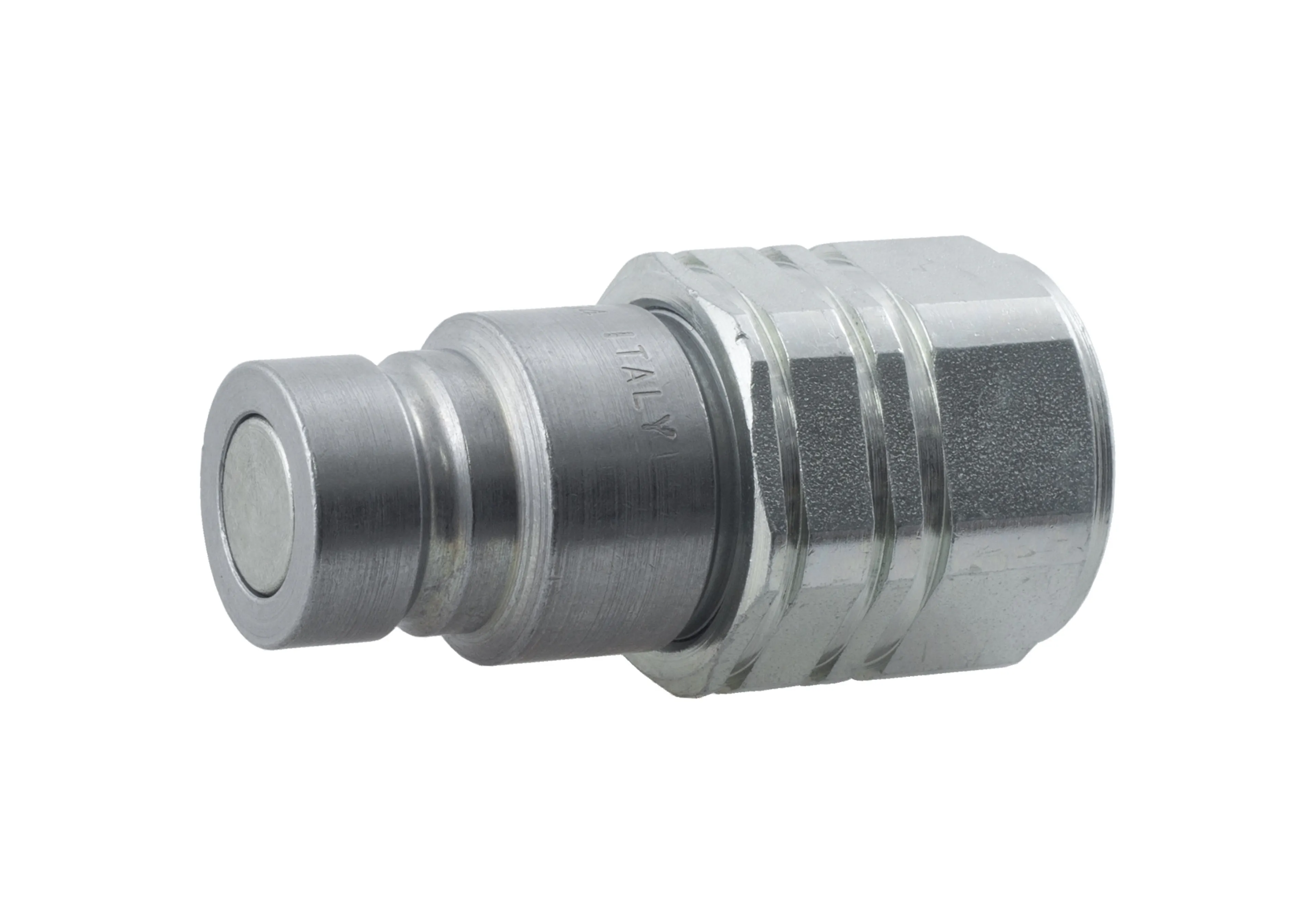

DNP Flat Face-snabbkoppling hane

Uppgifter i korthet

Planförseglande, s.k. droppfri / spillfri snabbkoppling. Den planförseglande snabbkopplingen kan kopplas med en hand och är lätt att hålla ren.

Flat Face-snabbkoppling i stål enligt ISO 16028 – HTMA (DN13)
Max. arbetstryck 350-500 bar beroende på storlek. Se tekniska data
Kopplingar i DNP PLT4-serien
Finns även som systerversion med tryckavlastning, VD i slutet av produktkoden, t.ex. FN72-08VD
Större storlekar lagerförs som kopplingar i DNP PLT1-serien, produktkod: FNPLT172-
Syrafasta versioner som kopplingar i DNP PLTX-serien, produktkod: FNPLTX72-

Kod	Gänga	DN/ISO	Max. arbetstryck (bar)	Max. flöde kontinuerligt/tillfälligt (l/min)	Kopplingsdelens diameter (mm)	Förpackningsstorlek (KPL)
FN72-04D	G1/4" SK	6,3	400	12/24	16,1	1
FN72-06D	G3/8" SK	10	350	23/46	19,7	1
FN72-06-L12D	L12 putkitartunta	10	350	23/46	19,7	1
FN72-08D	G1/2" SK	10	350	23/46	19,7	1
FN72-08ND	NPT1/2" SK	10	350	23/46	19,7	1
FN72-12-08D	G1/2" SK	12,5	350	45/90	24,6	1
FN72-12D	G3/4" SK	12,5	350	45/90	24,6	1
FN72-12ND	NPT3/4"SK	12,5	350	45/90	24,6	1
FN72-14-12D	G3/4" SK	16	350	74/150	27,05	1
FN72-16-12D	G3/4" SK	19	350	100/200	30,0	1
FN72-16-12ND	NPT3/4"SK	19	350	100/200	30,0	1
FN72-16D	G1" SK	19	350	100/200	30,0	1
