AGI - Stångstyrring i acetal

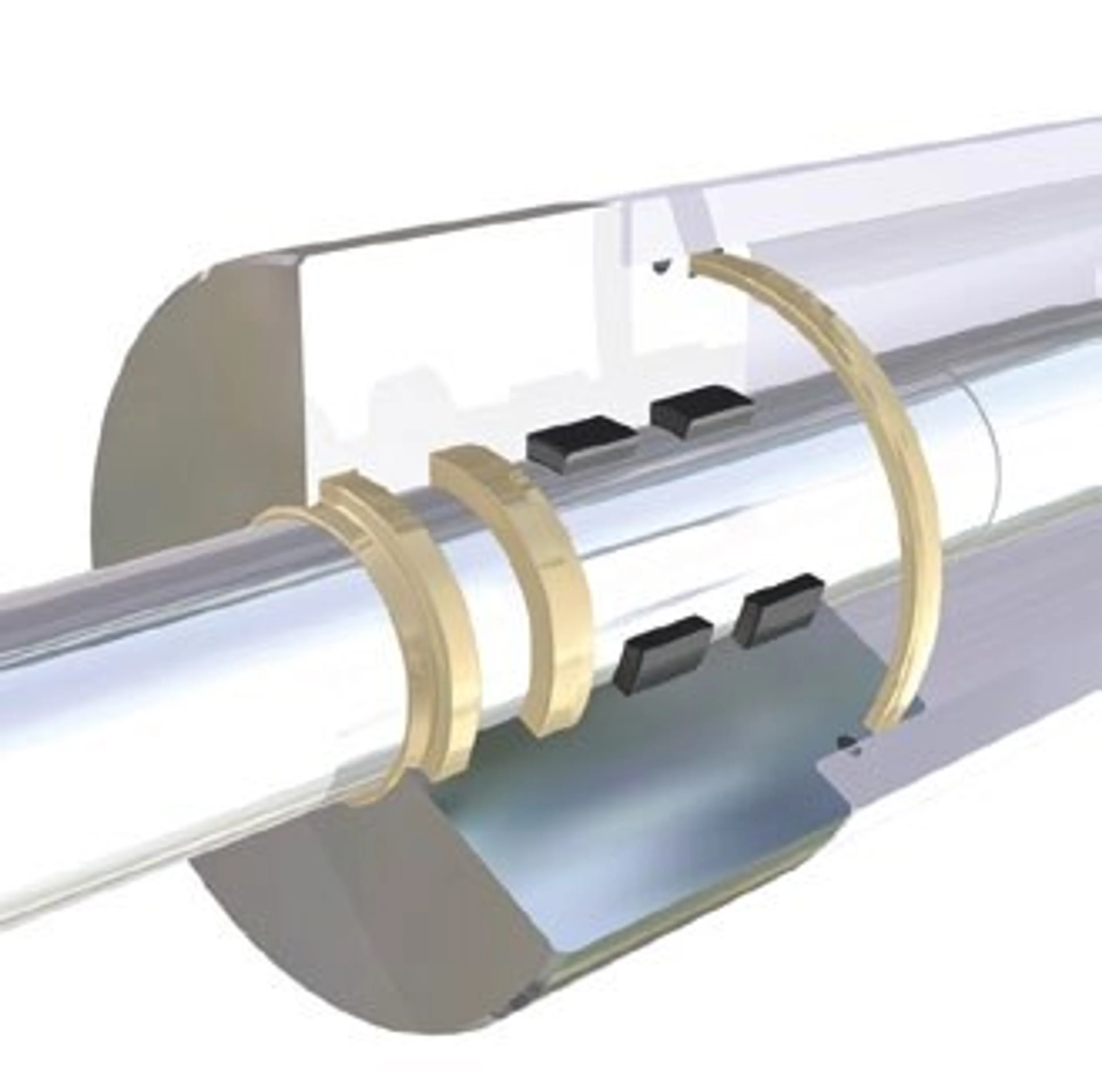

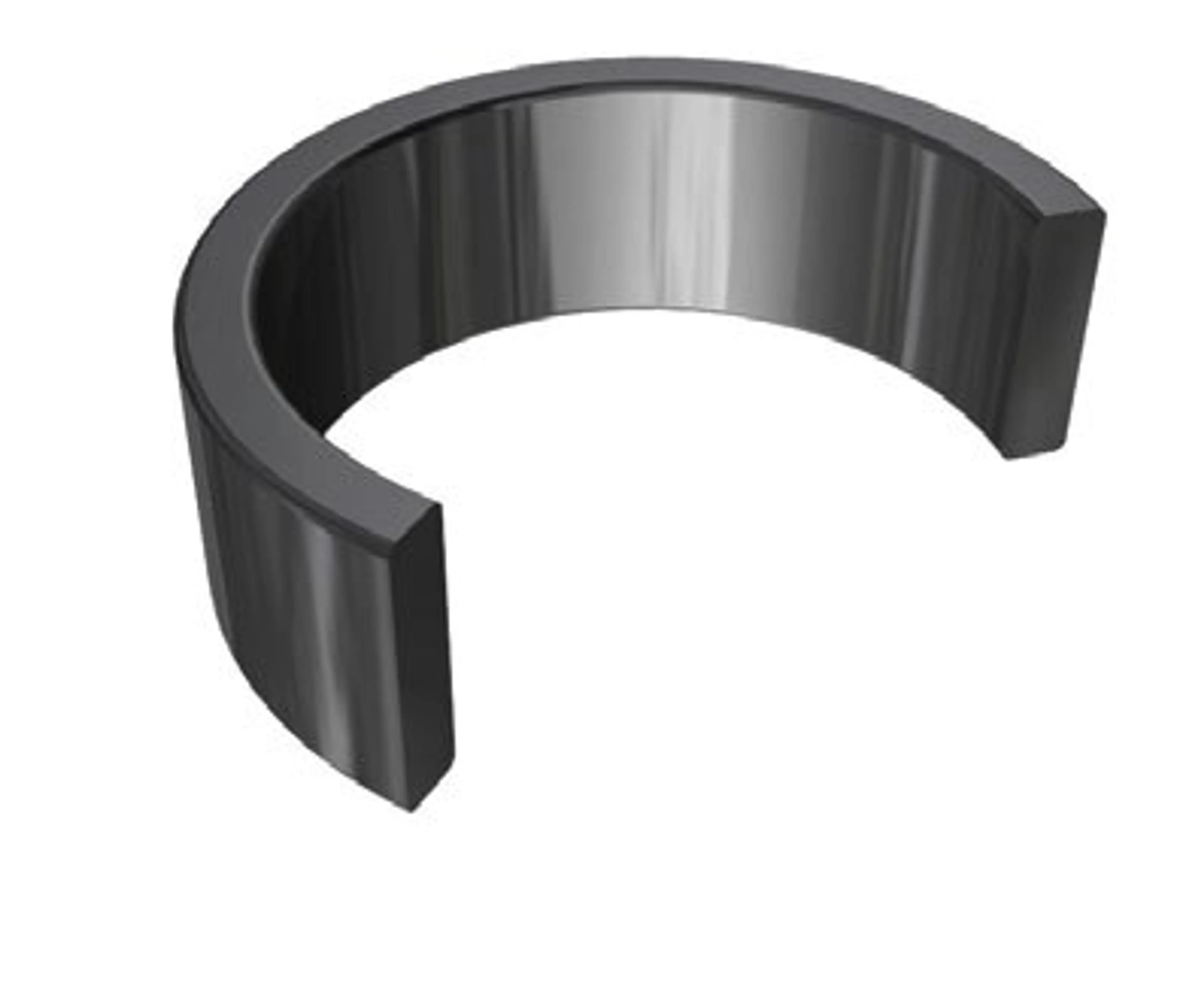

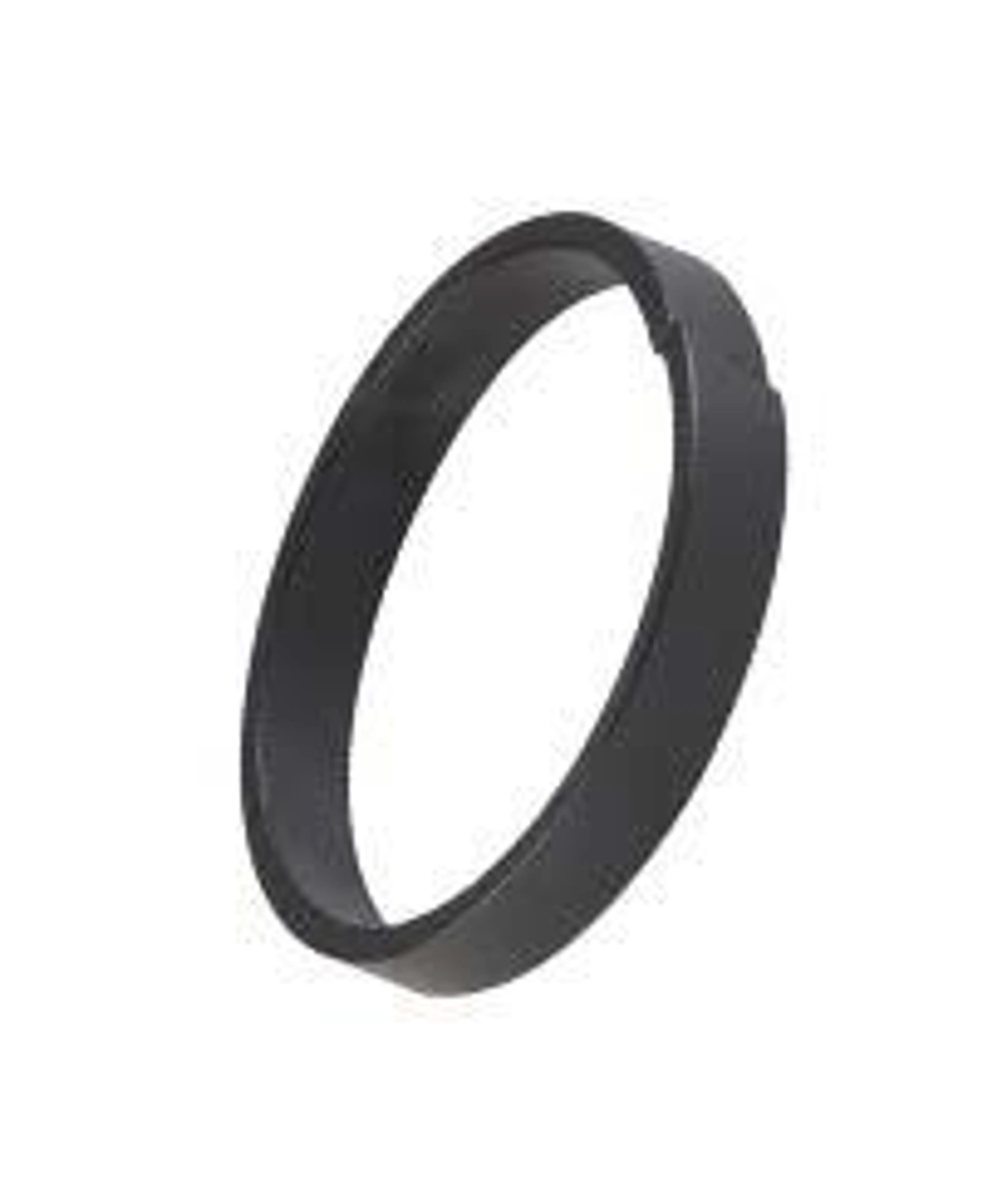

Styrring i acetalplast (POM) för hydraulcylinderns kolvstång
- d = stångdiameter
- D = spårbottendiameter för stångstyrningens spår
- H = styrspårets höjd
- Motsvarande typer bl.a. FRI, WFE, K68, MIBR, PGR..A, FRS06, GRN, HIS, BR-GF
| Kod | Innerdiameter (mm) | Ytterdiameter D (mm) | Höjd H (mm) | Förpackningsstorlek (KPL) |
|---|---|---|---|---|
| 89-AGI-50X55X9,7 | 50 | 55 | 9,7 | 1 |
| 89-AGI-60X66X12,8 | 60 | 66 | 12,8 | 1 |
| 89-AGI-63X69X12,8 | 63 | 69 | 12,8 | 1 |
| 89-AGI-65X71X12,8 | 65 | 71 | 12,8 | 1 |
| 89-AGI-70X76X12,8 | 70 | 76 | 12,8 | 1 |
| 89-AGI-75X81X12,8 | 75 | 81 | 12,8 | 1 |
| 89-AGI-80X86X12,8 | 80 | 86 | 12,8 | 1 |
| 89-AGI-80X86X19,2 | 80 | 86 | 19,2 | 1 |
| 89-AGI-85X90X9,7 | 85 | 90 | 9,7 | 1 |
| 89-AGI-85X91X12,8 | 85 | 91 | 12,8 | 1 |
| 89-AGI-90X96X12,8 | 90 | 96 | 12,8 | 1 |
| 89-AGI-95X101X12,8 | 95 | 101 | 12,8 | 1 |
| 89-AGI-100X106X12,8 | 100 | 106 | 12,8 | 1 |
| 89-AGI-105X111X12,8 | 105 | 111 | 12,8 | 1 |
| 89-AGI-110X116X12,8 | 110 | 116 | 12,8 | 1 |
| 89-AGI-115X121X12,8 | 115 | 121 | 12,8 | 1 |
| 89-AGI-120X126X12,8 | 120 | 126 | 12,8 | 1 |
| 89-AGI-125X131X12,8 | 125 | 131 | 12,8 | 1 |
| 89-AGI-130X136X12,8 | 130 | 136 | 12,8 | 1 |
| 89-AGI-140X146X12,8 | 140 | 146 | 12,8 | 1 |
| 89-AGI-145X151X12,8 | 145 | 151 | 12,8 | 1 |
| 89-AGI-150X156X12,8 | 150 | 156 | 12,8 | 1 |
| 89-AGI-160X166X19,2 | 160 | 166 | 19,2 | 1 |
| 89-AGI-165X171X19,2 | 165 | 171 | 19,2 | 1 |
| 89-AGI-170X176X19,2 | 170 | 176 | 19,2 | 1 |
| 89-AGI-180X186X19,2 | 180 | 186 | 19,2 | 1 |
| 89-AGI-190X196X19,2 | 190 | 196 | 19,2 | 1 |
| 89-AGI-200X206X19,2 | 200 | 206 | 19,2 | 1 |
| 89-AGI-220X226X19,2 | 220 | 226 | 19,2 | 1 |
| 89-AGI-225X231X19,2 | 225 | 231 | 19,2 | 1 |
| 89-AGI-230X236X19,2 | 230 | 236 | 19,2 | 1 |
| 89-AGI-240X246X19,2 | 240 | 246 | 19,2 | 1 |
| 89-AGI-250X256X19,2 | 250 | 256 | 19,2 | 1 |
| 89-AGI-260X266X19,2 | 260 | 266 | 19,2 | 1 |
| 89-AGI-270X276X19,2 | 270 | 276 | 19,2 | 1 |
| 89-AGI-280X286X19,2 | 280 | 286 | 19,2 | 1 |
