Stödlager
Stödlager används ofta när en kugghjulspump monteras på en roterande axel. Kugghjulspumpens axellagring tål inte kraftiga sidokrafter, och med ett stödlager blir infästningen stabil.
- För montering av pumpen krävs en innerdel till splineskoppling (MO), DIN 5482

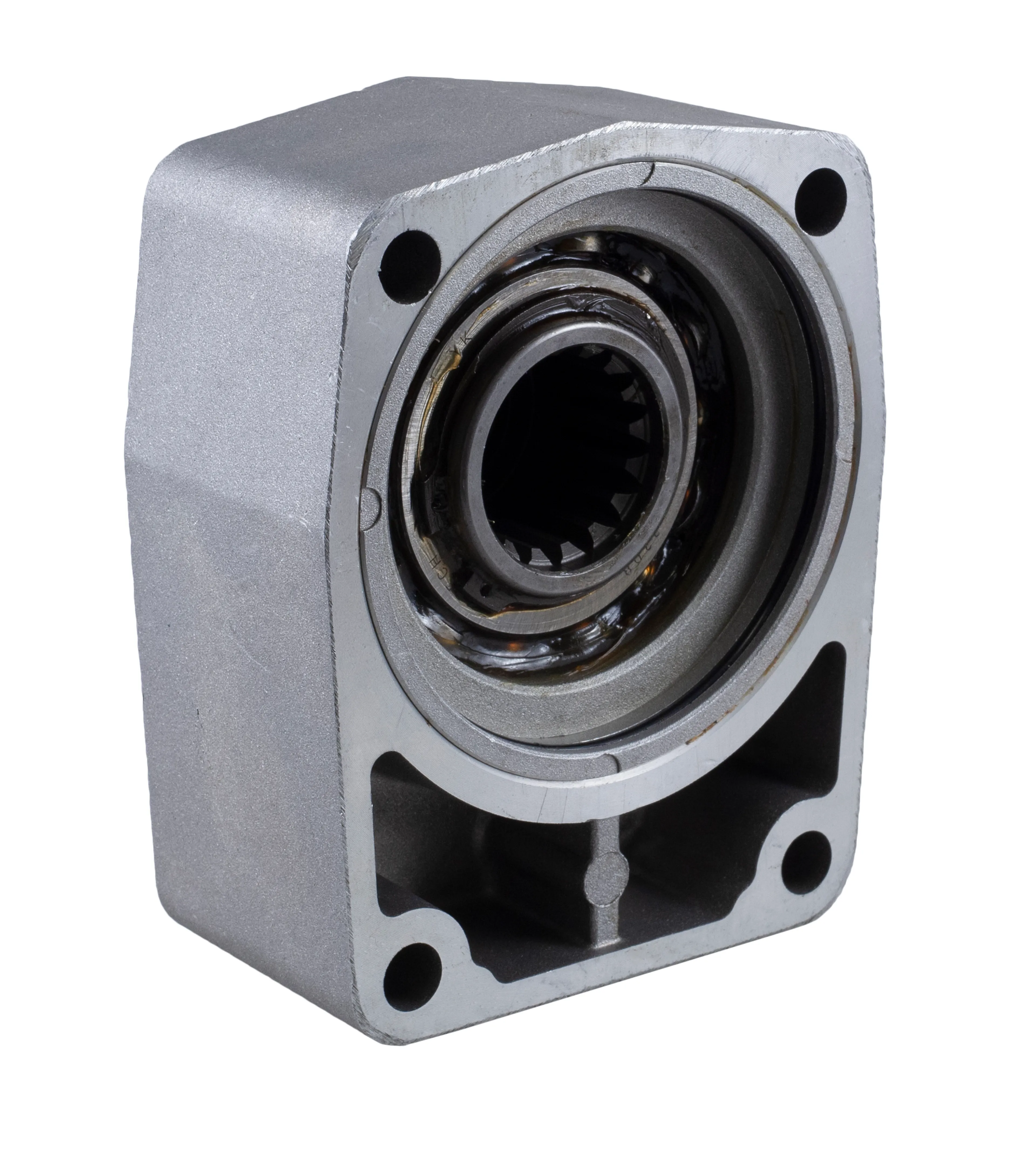

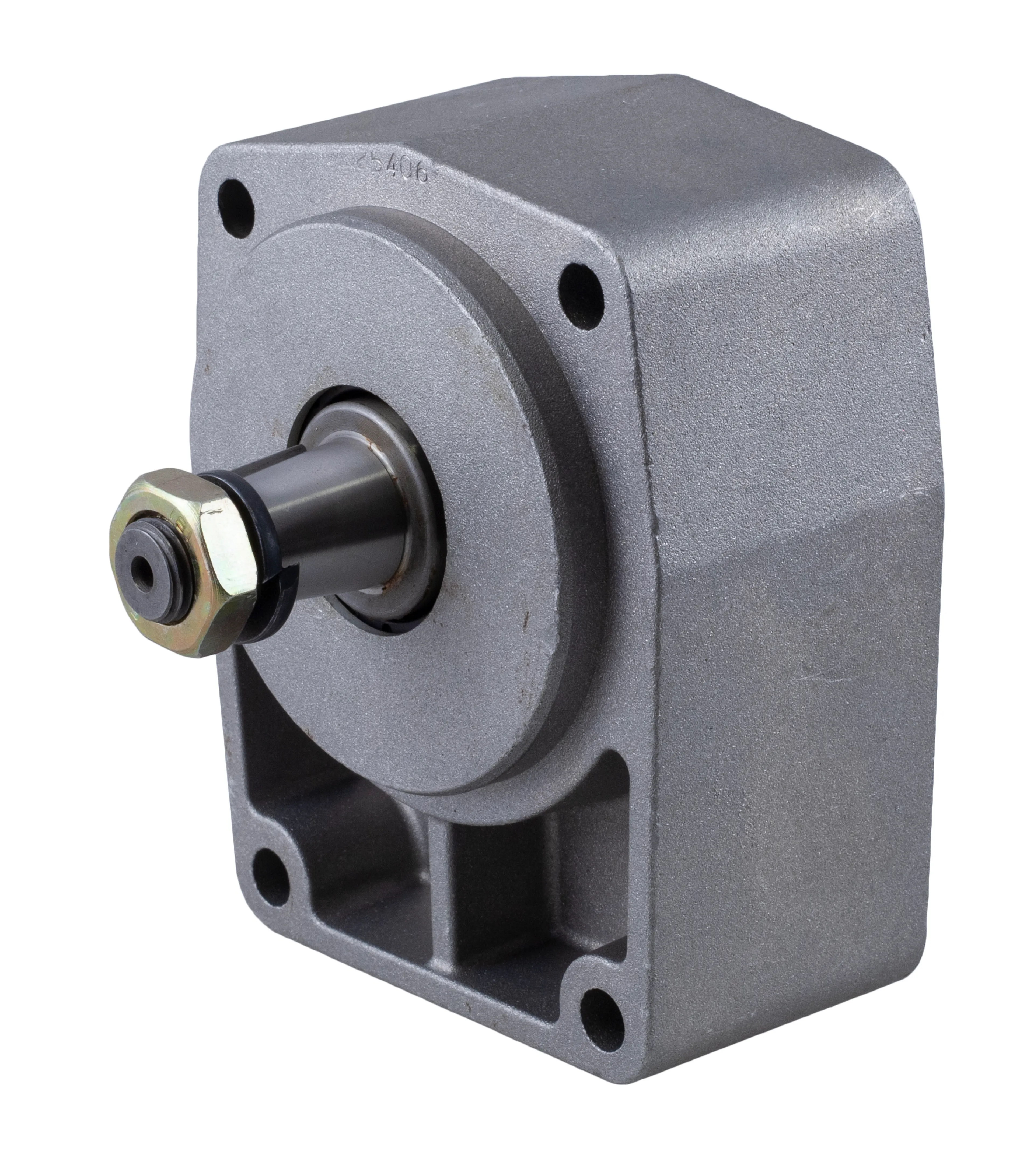

- Fotot visar den så kallade Bosch-versionen med 80 mm styrning och 1:5-axel
| Kod | Max. vridmoment vid axelroten (daNm) | Max. vridmoment vid axeländen (daNm) | För pumpgrupp | Axel | Glidhylsa | Förpackningsstorlek (KPL) | 3D |
|---|---|---|---|---|---|---|---|
| HPTL-1-18 | 100 | 75 | 1 | cylindrisk axel 18mm | MO-1-14 | 1 | |
| HPTL-2-18 | 170 | 130 | 2 | cylindrisk axel 18mm | MO-2-14 | 1 | |
| HPTL-2-22 | 170 | 130 | 2 | cylindrisk axel 22mm | MO-2-15 | 1 | |
| HPTL-2K | 170 | 130 | 2 | konisk axel 1:8 | MO-2-14 | 1 | |
| HPTL-3-24 | 318 | 245 | 3 | cylindrisk axel 24mm | MO-3-18 | 1 | |
| HPTL-3K | 318 | 245 | 3 | konisk axel 1:8 | MO-3-18 | 1 | |
| HPTL-2KB | 190 | 146 | 2 | konisk axel 1:5 | Mo-2-17B | 1 |
