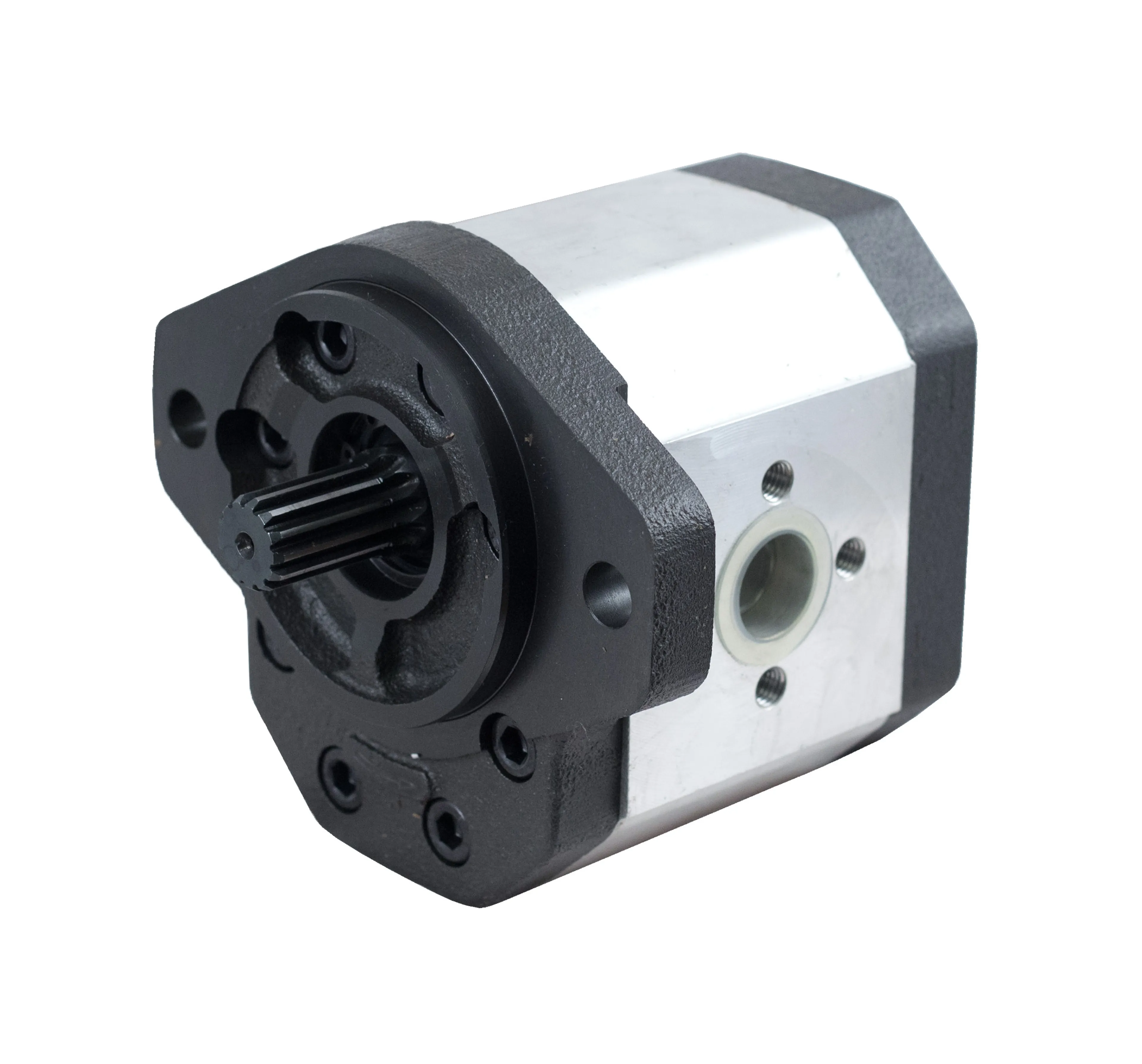

HPT-3X309 - SAE-anpassade frampumpar i 3-serien med 13-splinesaxel

HPT-3X309 - SAE-anpassade frampumpar i 3-serien med 13-splinesaxel
Uppgifter i korthet
  • SAE B 2P-monteringsfläns
  • pumphus i aluminium
  • flänsanslutning
  • rotationsriktningen kan vändas vid behov
  • SAE-B 7/8-13T 16/32DP-axel med 13 splines
  • D i slutet av produktkoden = medurs rotation
  • S i slutet av produktkoden = moturs rotation
  • rotationsriktningen ses från axeländen
  • Rekommenderad filtreringsgrad 15-25µm

​

Dessutom krävs:

  • HPT-3X-LH-SJ MELLANHYLSA MED 24 SPLINES FÖR PUMPAR I 3-SERIEN
  • HPT-3X-LH-OR O-RING FÖR STYRHYLSA TILL PUMPAR I 3-SERIEN
  • HPT-3X-LH STYRHYLSA FÖR PUMPAR I 3-SERIEN
  • HPT-M10-PK-”LÄNGD” M10 BULT FÖR SAMMANKOPPLING AV PUMPAR  // 4 ST. BEHÖVS
KodDeplacement (cm3/r)Max. arbetstryck (bar)Anslutningsfläns, sugAnslutningsfläns, tryckMax. r/minDragbultens längd (mm)Förpackningsstorlek (KPL)
HPT-3X309-25S25,0250HPL-40HPL-403000120mm1
HPT-3X309-32D32,0250HPL-51HPL-403000125mm1
HPT-3X309-36D36,0250HPL-51HPL-402800130mm1
HPT-3X309-36S36,0250HPL-51HPL-402800130mm1
HPT-3X309-42D42,0230HPL-51HPL-402500135mm1
HPT-3X309-46D46,0230HPL-51HPL-402300145mm1
HPT-3X309-28D28250HPL-40HPL-40300122,7mm1
KodTillverkareTillverkarens kod
HPT-3X309-32DCaproni30C32X309H
HPT-3X309-36DCaproni30C36X309H
HPT-3X309-36SCaproni30A36X309H
HPT-3X309-42DCaproni30C42X309H
HPT-3X309-46DCaproni30C46X309H
