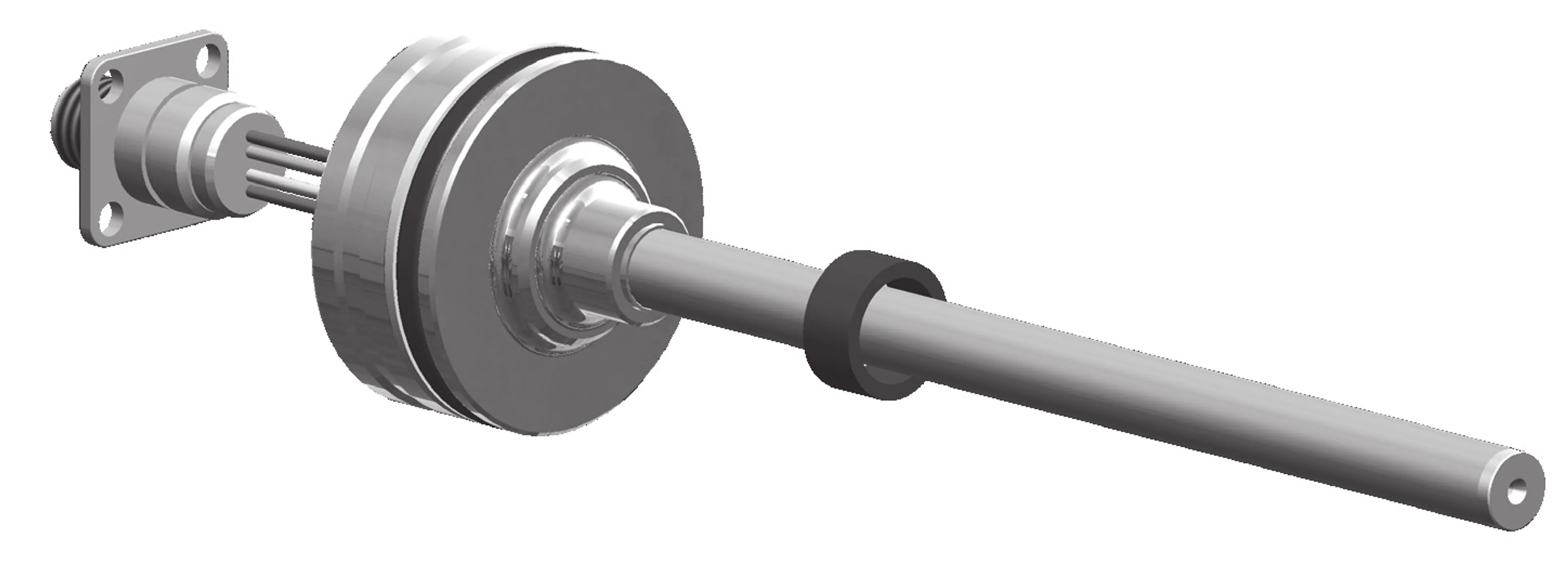

OMFB 7M magnetostriktiv lägesgivare för cylindrar
Magnetostriktiv linjär lägesgivare 7M för montering i hydraulcylindrar. Beröringsfri, absolut lägesmätning för krävande mobila och industriella tillämpningar.
- Elektrisk slaglängd 50–4000 mm
- Typisk upplösning 0,1 mm, linjäritet 0,04 % FS
- Utgång: analog (V / mA) eller digital CANopen / CAN SAE J1939
- Matningsspänning 9–36 VDC
- Arbetstryck 350 bar (statiskt 450 bar)
- Elektronikens temperatur -40...+105 °C, hydraulolja -30...+85 °C
- Stav Ø10 mm (AISI 304L), givarhuvud Ø48 mm (AISI 303)
- M12x1-kontakt (IP69K ansluten) eller kabel
Magnet och distanser beställs separat, se relaterade produkter. Beställningskod och monteringsmått i datablad och monteringsanvisning.
| Kod | Slaglängd (mm) | Signal | Kontakt | Förpackningsstorlek (KPL) |
|---|---|---|---|---|
| 7MA0050M1A2AA1 | 50 | 4-20 mA | M12-4P | 1 |
| 7MA0150M1A3GV2 | 150 | 0,25-4,75 V | M12-4P | 1 |
| 7MC0150M1A3GA1 | 150 | 4-20 mA | M12-4P | 1 |
| 7MC0150M1A3GV200 | 150 | 0,25-4,75 V | M12-4P | 1 |
| 7MA0200M1A2AA1 | 200 | 4-20 mA | M12-4P | 1 |
| 7MD0200M1A3HV200 | 200 | 0,25-4,75 V | M12-4P | 1 |
| 7MA0360M1A2EV300 | 360 | 0,5-4,5 V | M12-4P | 1 |
| 7MF2000M1A1HV3 | 2000 | 0,5-4,5 V | M12-4P | 1 |
