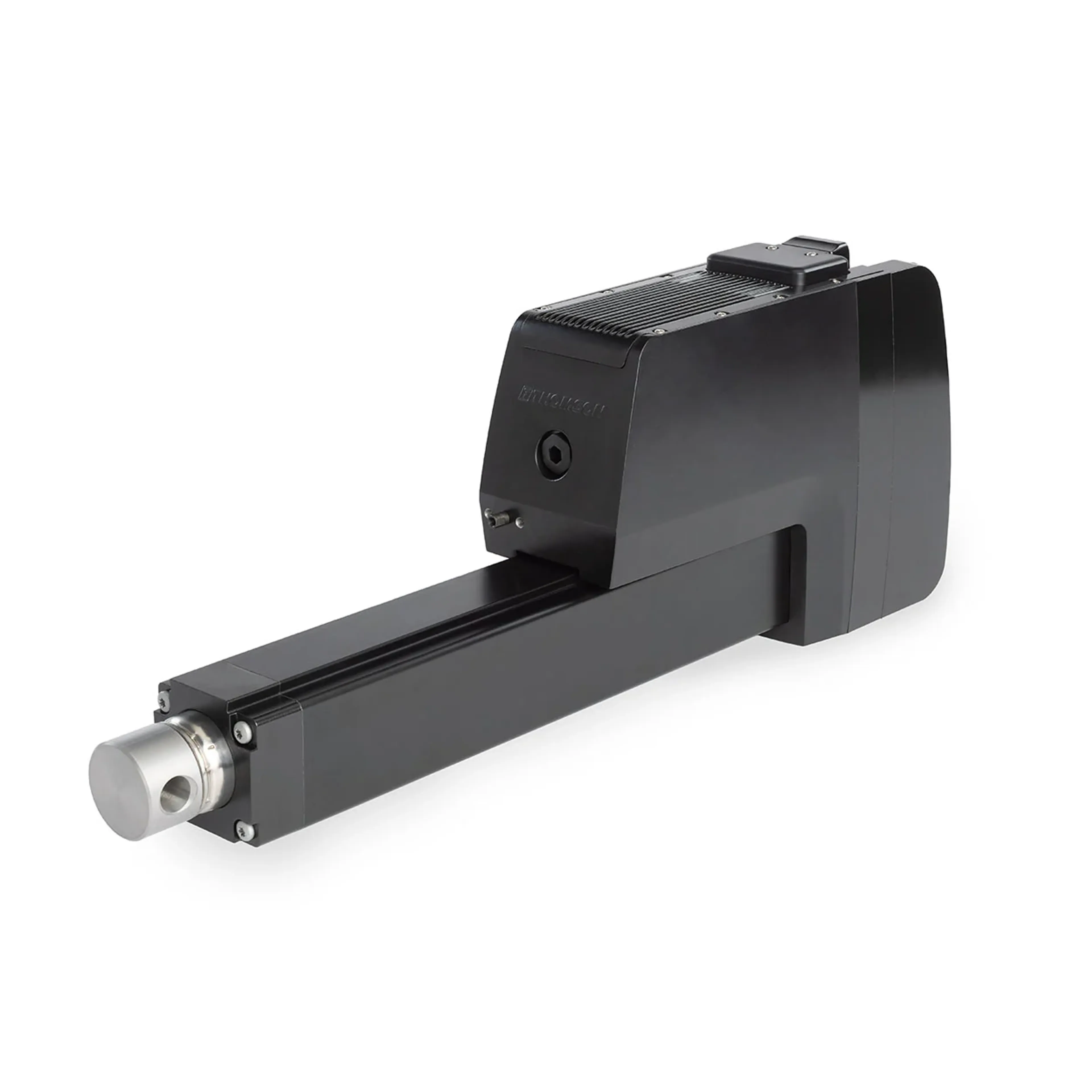

TL-Electrak XD spindelmotor
Kraftig, intelligent elektromekanisk spindelmotor med inbyggd elektronik. Erbjuder marknadens bästa förhållande mellan effekt och storlek för att ersätta hydrauliska ställdon – dynamisk last upp till 25 kN och slaglängd upp till 1200 mm. Lågnivåomkoppling och hastighetsreglering ingår som standard, och tillvalen omfattar bland annat kraftåterkoppling och CAN-buss.
- 24 eller 48 Vdc inspänning
- Kulskruvsdrift
- Dynamisk last upp till 25 000 N, statisk upp till 32 000 N
- Hastighet upp till 75 mm/s
- Slaglängd upp till 1200 mm
- Kapslingsklass statisk IP67 / IP69K, dynamisk IP66, saltspraybeständighet 500 h
- Arbetstemperatur -40…+85 °C
- Inbyggd lastbroms – ingen glidning under belastning (standard)
- Elektroniskt övervakningspaket, lågnivåomkoppling och hastighetsreglering (standard)
- Kraftåterkoppling (tillval, kräver bakre adapter typ K)
- Programmerbara, mjukvarubaserade ändlägen (tillval)
- Analog positionsåterkoppling (tillval)
- Styrning via CANopen / SAE J1939 CAN-buss (tillval)
- Mekanisk stötdämpning (tillval)
- Manuell bromsfrigöring och manuell manövrering (tillval)
- Driftcykel upp till 100 % beroende på last
- Underhållsfri, klarar de mest krävande OEM-miljötesterna
| Kod | Driftspänning (VDC) | Slaglängd (mm) | Förpackningsstorlek (KPL) |
|---|---|---|---|
| TL-XD24B055-0450PLSR | 24 | 450 | 1 |
| TL-XD24B080-0350PLSR | 24 | 350 | 1 |
| TL-XD48B055-1200LXX | 48 | 1200 | 1 |
